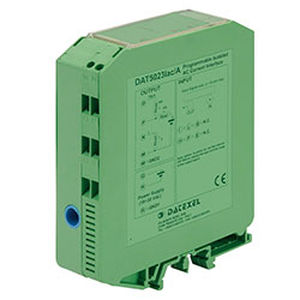

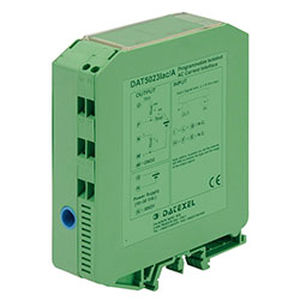

Convertitore tensione / corrente DAT5023-V

a 1 ingresso analogicoa 1 uscita analogicasu guida DIN

Il convertitore DAT 5023/V é in grado di rilevare al suo ingresso il vero valore efficace (TRMS) di segnali in tensione alternata da 0÷36 Vca a 0÷550 Vca e di segnale in tensione continua da 0÷36 Vcc a 0÷550 Vcc. E' possibile programmare il tipo di segnale di ingresso ed il campo scala di uscita mediante interruttori DIP accessibili aprendo l' apposito sportello situato sul fianco del dispositivo (vedasi sezioni “Tabella tipi di ingresso” e “Tabella campi scala di uscita”). Le regolazioni dei valori di inizio e fondo scala vengono eseguite utilizzando i potenziometri di ZERO e SPAN presenti sul lato frontale del dispositivo. L' isolamento a 1500 Vca tra ingresso, alimentazione ed uscita elimina tutti gli effetti dovuti ai loops di massa eventualmente presenti, consentendo l' uso del dispositivo anche nelle più gravose condizioni ambientali. In uscita è possibile connettere strumenti o carichi passivi in quanto è disponibile una sorgente di alimentazione isolata (Vaux) per la loro alimentazione. Esso è alloggiato in un contenitore plastico di 12,5 mm di spessore da binario DIN conforme agli standard EN-50022 ed EN-50035 .
