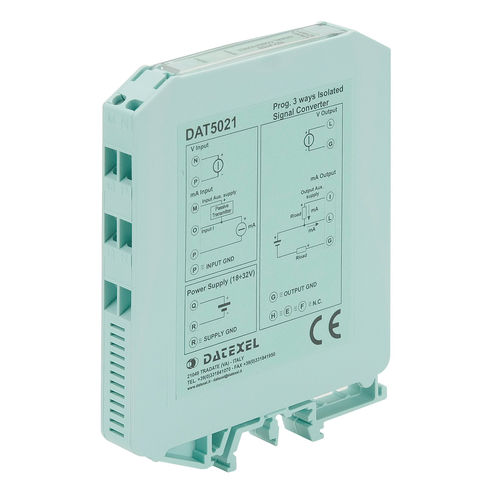

Convertitore di segnale DAT5021

tensione / correntea 1 ingresso analogicoa 1 uscita analogica

Il convertitore DAT 5021 é progettato per fornire in uscita un segnale in tensione o corrente proporzionale con il valore del segnale normalizzato applicato al suo ingresso. E' possibile programmare i campi scala di ingresso ed uscita mediante interruttori DIP accessibili aprendo l' apposito sportello situato sul fianco del dispositivo (vedasi sezioni “Tabella campi scala di ingresso” e “Tabella campi scala di uscita”). Sul lato frontale del dispositivo sono presenti il led PWR per la segnalazione del corretto stato di alimentazione ed i potenziometri di ZERO e SPAN per la regolazione dei valori di inizio e fondo scala. L' isolamento a 1500 Vca tra ingresso, alimentazione ed uscita elimina tutti gli effetti dovuti ai loops di massa eventualmente presenti, consentendo l' uso del dispositivo anche nelle più gravose condizioni ambientali. All' ingresso è possibile collegare un trasmettitore di corrente, mentre in uscita è possibile connettere strumenti o carichi passivi in quanto è disponibile una sorgente di alimentazione isolata (Aux supply) per la loro alimentazione. Il DAT 5021 è conforme alla direttiva UL 61010-1 per il mercato statunitense ed alla direttiva CSA C22.2 No 61010-1 per il mercato canadese. Esso è alloggiato in un contenitore plastico di 12,5 mm di spessore da binario DIN conforme agli standard EN-50022 ed EN-50035 .
