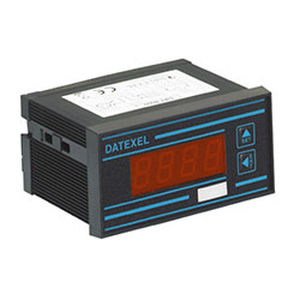

Indicatore di processo DAT8050

digitaleda montare su pannello

L' indicatore digitale da pannello DAT 8050 accetta in ingresso un segnale 4 ÷ 20 mA da loop di corrente attivo. Il segnale di ingresso in corrente è utilizzato per alimentare il dispositivo; questo fattore provoca una caduta di tensione sul loop del valore di 5 Vdc. L' utilizzatore può programmare la visualizzazione della misura in un range da -1999 fino a 9999 punti in modo da visualizzare la misura della corrente circolante nel loop nel formato ingegneristico desiderato. La programmazione della visualizzazione viene eseguita tramite i pulsanti “SET” ed “ENTER” posti sul lato frontale dello strumento. Tramite questi pulsanti è possibile programmare il fondo scala minimo e massimo di visualizzazione e la posizione del punto decimale. La programmazione del dispositivo può essere eseguito in campo. Quando il segnale misurato è minore di 3,8 mA sul display apparirà la scritta " Lo ", mentre quando il segnale è maggiore di 20,2 mA, sul display apparirà la scritta " Hi ". E' disponibile un' area sotto il display per l' applicazione di etichette adesive, fornite con lo strumento, indicanti l' unità di misura . La messa in opera dello strumento è semplice ed efficace, in quanto questo viene fissato al pannello tramite morsetti a vite e le connessioni vengono eseguite con morsetti estraibili. Il DAT 8050 è conforme alla direttiva 2004/108/CE sulla compatibilità elettromagnetica. E' alloggiato in un robusto contenitore plastico di 48 x 96 x 74 mm in accordo alla normativa DIN43700.
