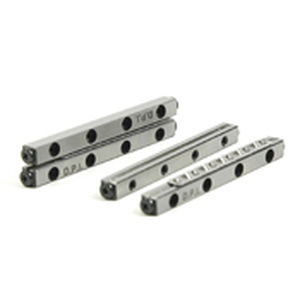

Set di binari a rulli incrociati
Famiglia: NB-2000
Modello: NB-2030
Prezzo: $ 143.00
Tutte le dimensioni sono in millimetri se non diversamente specificato
Dimensioni del profilo: mm (in)
A : 12 (0.473)
B : 6.0 (0.236)
C : 5.5 (0.217)
D : 2.0 (0.079)
S : 2.0 (0.079)
Dimensioni di montaggio: mm (in)
M : 15 (0.591)
E : 2.5 (0.0984)
F* : M3
J** : #2
d : 2.55 (0.100)
G : 4.4 (0.173)
H : 2.0 (0.079)
Diametro del rullo (D) : 2.0 (0.079)
Distanza del rullo (P): 4 (.158)
Aumento della corsa per ogni rullo tagliato: 8 (.316)
Capacità di carico del rullo per ogni rullo in kg: 6 (13.2)
* Dimensione della filettatura ** Il foro F libera la vite per il montaggio passante
---
