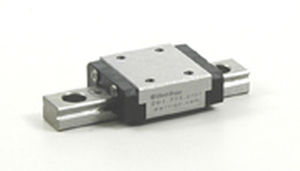

Guide a ricircolo di sfere (RBSG)
Famiglia: BSGS8
Modello: BSGS8-1-40
Prezzo: $ 83.00
Tutte le dimensioni in millimetri se non diversamente specificato
La corsa totale qui sotto è basata su 1 carrello per binario
Dimensioni del carrello: mm (in)
H : 8 (0.315)
B : 17 (0.669)
L2 : 23.5 (0.925)
L1 : 21.9 (0.862)
W : 2.5 (0.098)
P1 : 12 (0.473)
P2 : 8 (0.315)
S1 : M2
e1 : 2.5 (0.098)
L3 : 15.1 (0.594)
W2 : -
S2 : -
e2 : -
b : 6.5 (0.256)
Valori di carico di base: kgf (lbf)
Dinamico C : 110 (242)
Statico Co : 170 (375)
Dimensioni della guida : mm (in)
P : 15 (.591)
H1 : 4.7 (0.185)
C : 7 (0.276)
B1 : 3.5 (0.138)
B2 : -
W1 : 5 (0.197)
d x G x h : 2.4 x 4.2 x 2.3
(.094 x .165 x .091)
S3 N Tipo : -
N : 5 (0.197)
Peso : kg (lbs)
Carrello - Lb (kg) : 0.01 (0.022)
Binario di guida - Lb/ft (kg/m) : 0.19 (0.128)
mm (in)
Lunghezza massima : 700 (27.6)
---
