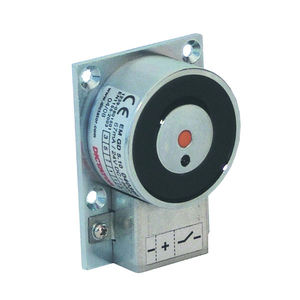

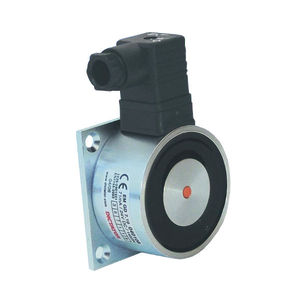

Elettromagneti con terminale di collegamento laterale
Disponibili con diametro di 50, 60 e 70 mm; si differenziano per forza di tenuta e dimensioni
Dotato di un terminale di connessione fissato lateralmente al magnete per una facile connessione
Magnete e piastra di base in acciaio zincato
Dotato di serie di un diodo di estinzione scintilla: in caso di collegamento difettoso, la protezione integrata contro la polarità impedisce che il diodo di estinzione scintilla venga distrutto
Come contropiastra per l'elettromagnete, deve essere fissata una contropiastra sulla porta
Tutti gli elettromagneti con "LE 07016" nella loro descrizione sono stati testati secondo la norma EN 1155
Informazioni sul prodotto
Tensione24 VDC +/-10 %; 230 VAC; 230 VDC
ProtezioneIP 20
Campo di temperatura da 20 °C a +60 °C
Acciaio zincato a caldo
Remanenza0 N
Ciclo di lavoro100 %
Forza di tenuta EM GD 50600 N
Forza di tenuta EM GD 60700 N
Forza di tenuta EM GD 60 S1000 N
Forza di tenuta EM GD 701450 N
Forza di tenuta EM GD 70 S1700 N
Forza di tenuta EM GD 70 R2000 N
Assorbimento di potenza EM GD 50/EM GD 6067 mA (1,6 W)
Assorbimento di potenza EM GD 60 S79 mA (1,9 W)
Assorbimento di potenza EM GD 7071 mA (1,7 W)
Assorbimento di potenza EM GD 70 S/EM GD 70R142 mA (3,4 W)
---
