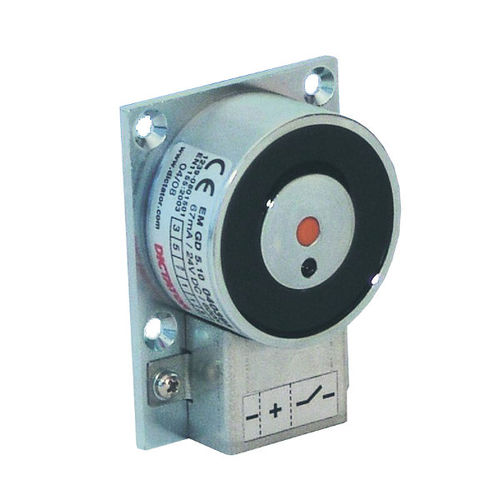

Elettromagnete di fermo EM GD ST/RM

Elettromagneti con contatto di retroazione e morsettiera di collegamento Utilizzato quando è necessario sapere a distanza se la contropiastra è in contatto con l'elettromagnete, ad esempio sulle porte antincendio dei veicoli di trasporto, delle macchine o dei sistemi di monitoraggio centrale Quando la contropiastra aderisce al magnete e se quest'ultimo è eccitato, questo viene registrato da un contatto integrato (NO) che trasmette le informazioni Dotato di una morsettiera sulla piastra di montaggio, alla quale sono collegati sia l'alimentazione che il contatto di retroazione A causa del suo terminale di collegamento esposto, il grado di protezione IP è solo IP 20. Se è richiesta una protezione più elevata, si consiglia la gamma ST Gli elettromagneti EM GD RM consentono una gamma molto ampia di tensioni di commutazione e correnti di commutazione Dotato di serie di un diodo di estinzione scintilla: in caso di collegamento difettoso, la protezione integrata contro la polarità impedisce che il diodo di estinzione scintilla venga distrutto Come contropiastra per l'elettromagnete, deve essere fissata una contropiastra sulla porta Tutti gli elettromagneti con "LE 07016" nella loro descrizione sono stati testati secondo la norma EN 1155 Informazioni sul prodotto Tensione24 VDC +/-15 % Assorbimento di potenza EM GD 50/EM GD 6067 mA (1,6 W) Assorbimento di potenza EM GD 7071 mA (1,7 W) Campo di temperatura da 20 °C a +60 °C ProtezioneIP 20 Placcato in Surfacezinco Capacità di commutazione max. 10 VA (per ogni combinazione corrente/tensione) Carico massimo commutabile. 180 V DC/AC; max. 0.5 A DC/AC Remanenza0 N Ciclo di lavoro100 % Forza di tenuta EM GD 50600 N Forza di tenuta EM GD 60700 N Forza di tenuta EM GD 701450 N Contatto di feedback1 contatto di chiusura (NO)
