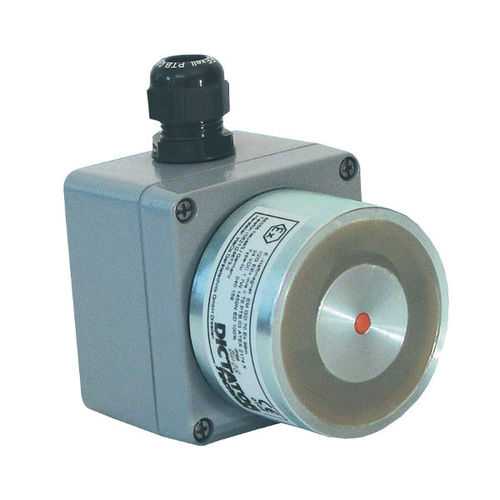

Incapsulato, con morsettiera di collegamento, per zone pericolose 1 & 2, 21 & 22
Appartengono al gruppo II di dispositivi antideflagranti
Autorizzato per l'uso in aree pericolose delle zone di classificazione 1 e 2, 21 e 22 (secondo VDE 0165)
Dispositivi compatti composti da magnete e morsettiera a prova di ex con terminali propri
Particolarmente utilizzato in particolare quando la distanza dall'alimentazione elettrica (non a prova di esplosione), montata di solito al di fuori della zona pericolosa, è grande e la lunghezza del cavo dell'elettromagnete DICTATORE a prova di esplosione con cavo di collegamento non è sufficiente. I magneti richiederebbero una scatola di distribuzione extra a prova di ex che i magneti con morsettiera non necessitano di
Prodotto con protezione incapsulata "m" e la morsettiera con sicurezza aumentata "e"
Dotato di serie di diodi (diodi di estinzione a scintilla) per la soppressione della corrente indotta in apertura e con protezione di polarità
Come contropiastra per l'elettromagnete, deve essere fissata una contropiastra sulla porta
Informazioni sul prodotto
Tensione24 VDC +/-15 %
ProtezioneIP 66
Campo di temperatura da 20 °C a +40 °C
Acciaio zincato a caldo
Scatola di connessione elettrica
Valutazione Ex-RatingEx II 2G Ex mb e IIC T6 Gb o
Ex II 2D Ex mb e IIIC T85°C Db
Remanenza0 N
Ciclo di lavoro100 %
Forza di tenuta EM GD 50 Ex..m600 N
Forza di tenuta EM GD 70 Ex..m1450 N
Assorbimento di potenza EM GD 50 Ex..m67 mA (1,6 W)
Assorbimento di potenza EM GD 70 Ex..m70 mA (1,7 W)
---
