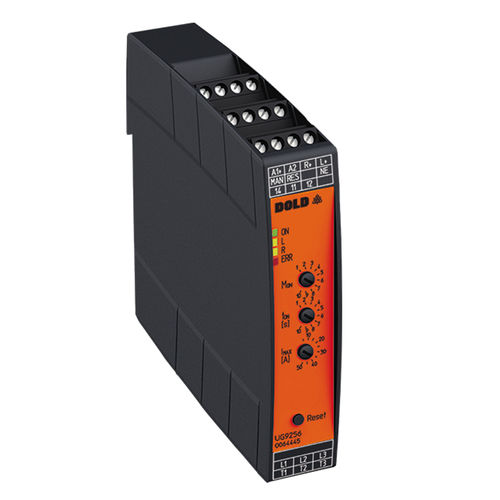

La funzione smart motorstarter è una funzione di avviamento progressivo, inversione e protezione dei motori asincroni trifase. La sovracorrente viene rilevata quando la corrente impostata viene superata per più di 2 secondi. L'inversione di direzione avviene tramite commutazione a relè. I relè sono diseccitati a questo punto. Questo garantisce una lunga durata.
Caratteristiche
- Secondo IEC/EN 60 947-4-2
- Per invertire motori trifase da 90 W a 750 W e da 550 W a 4 kW
a 400 V AC
- Softstart a 2 fasi
- Max. 4 potenziometro per la regolazione della coppia di avviamento, coppia di decelerazione,
softstart /-stop, limite di sovracorrente o corrente nominale del motore
- 4 LED per l'indicazione di stato
- Inversione con relè senza corrente, softstart, softstop con tiristore
- Ingressi 24V separati galvanicamente per gli ingressi 24V in senso orario e antiorario
- Pulsante di reset sulla parte anteriore
- Possibilità di collegamento per pulsante di reset esterno
- Uscita dell'indicatore a relè per il funzionamento
- Uscita indicatore su specifica del cliente (su richiesta)
- Separazione galvanica tra circuito di controllo e circuito di potenza
- Larghezza: 22,5 mm
Vantaggi / Vantaggi per il cliente
- Fino a 6 funzioni in un'unica unità
- Inversione in senso antiorario
- Inversione in senso orario
- Softstart
- Softstop
- Monitoraggio della corrente o protezione del motore
- Separazione galvanica tramite contatti a guida forzata
distanza di contatto min. 0,5 mm
- 80 % di spazio in meno
- Messa in servizio semplice e veloce e di facile utilizzo
funzionamento attraverso l'impostazione tramite potenziometri su scale assolute
- Protezione di blocco
- Il relè ibrido combina i vantaggi della tecnologia dei relè con
tecnologia dei semiconduttori non soggetti ad usura
- Elevata disponibilità grazie a
- Monitoraggio della temperatura dei semiconduttori
- Alta tensione di tenuta fino a 1500 V
- Funzione di inversione del relè a carico libero
---
