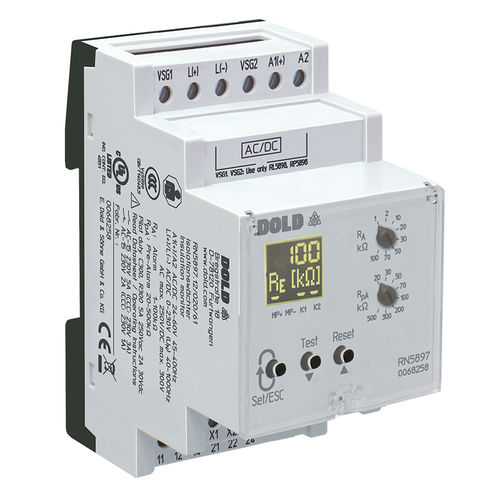

Il monitor di isolamento RN 5897/020 della famiglia VARIMETER IMD offre il miglior monitoraggio dell'isolamento dei moderni sistemi IT in modo ottimale e allo stato dell'arte, nel rispetto delle norme vigenti. Il dispositivo può essere utilizzato nel modo più flessibile per sistemi AC, DC e AC/DC. Le principali aree di applicazione sono le stazioni di ricarica in corrente continua non collegate a terra per veicoli elettrici con tensioni di rete fino a 1000 V DC. La regolazione dei valori di impostazione è semplice e di facile utilizzo, grazie a 2 interruttori rotativi posti sul lato anteriore dell'apparecchio. Il valore misurato, i parametri dell'apparecchio e lo stato dell'apparecchio sono facilmente leggibili tramite display e LED. Con un coperchio trasparente sigillabile, il dispositivo è protetto contro le manipolazioni.
Caratteristiche
- 2 soglie di risposta regolabili separatamente
(usando ad esempio per il preallarme e l'allarme)
- Campo di impostazione del primo valore di risposta (Preallarme): 20 kΩ .... 500 kΩ
- Campo di impostazione del 2° valore di risposta (allarme): 1 kΩ .... 100 kΩ
- 1 contatto in scambio per guasti di isolamento - Pre-allarme e -allarme
- Per il relè di segnalazione è possibile selezionare se eccitato o diseccitato durante l'intervento
- Display per l'indicazione del valore misurato, dei parametri dell'apparecchio e di
stato del dispositivo
- Autotest automatico e manuale del dispositivo
- Memorizzazione degli allarmi selezionabile
- Protezione contro le manipolazioni grazie al coperchio trasparente sigillabile
- Ingresso di controllo esterno per il pulsante combinato di test / reset
con arresto addizionale della funzione di misura
- 3 ingressi ad ampia tensione per la tensione ausiliaria
- Larghezza 52,5 mm
Vantaggi / Vantaggi per il cliente
- Adatto per stazioni di ricarica in corrente continua per veicoli elettrici in base a
IEC/IT 61851-23
- Monitoraggio dell'isolamento secondo IEC/EN 61557-8
- Con possibilità di collegamento di un dispositivo di accoppiamento esterno RL 5898
---
