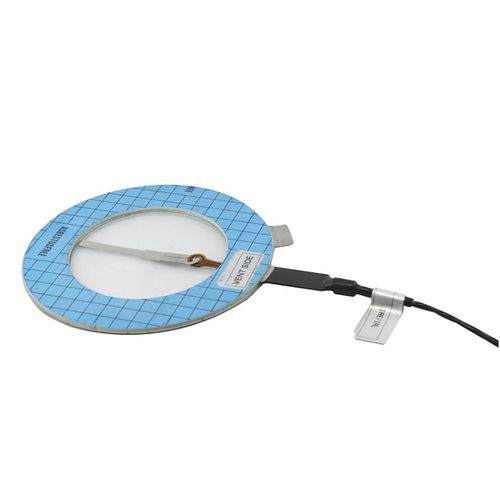

Indicatore d'allarme per disco di rottura IRL

Il sensore di rottura tipo DonadonSDD IRL è uno strumento semplice ed efficace per il rilevamento dell’avvenuta frattura del disco di rottura. Il rilevatore si installa tra il contenitore lato scarico e la flangia a valle del dispositivo di sicurezza in sostituzione della guarnizione tradizionale. I cavi del segnalatore di allarme andranno collegati al sistema di sicurezza dell’impianto tramite una barriera intrinsecamente sicura e conforme alle caratteristiche elettriche del sensore (voltaggio massimo 24V CC e corrente massima 50mA) ed alla classificazione della zona. Il rilevatore è composto da un sensore elettrico semplice montato su un attuatore costituito da: un anello in acciaio inossidabile una membrana in PTFE e guarnizioni: standard in fibra aramidica disponibili anche in grafite, PTFE Alla rottura del disco il circuito rame del segnalatore IRL viene aperto e di conseguenza il flusso della corrente interrotto, permettendo alle apparecchiature collegate di segnalare l’avvenuta apertura del disco di rottura. Il sensore IRL ha anche la caratteristica di rilevare evenutali perdite del disco di rottura grazie alla membrana non forata. Il sensore IRL è classificato come "costruzione elettrica semplice" ed è conforme alla Direttiva Europea 2014/34/UE (ATEX). La zona in cui può essere installato dipende dal tipo di barriera: barriera Ex ia --> zone 0; 20; 1; 21; 2; 22 barriera Ex ib --> zone 1; 21; 2; 22 L’installazione deve essere conforme alla norma EN 60079-14. Temperatura d'uso - Da -20°C fino a +265°C (in funzione della guarnizione utilizzata) Membrana di incapsulazione - Poliimmide (Kapton®) Circuito Stampato - Rame
