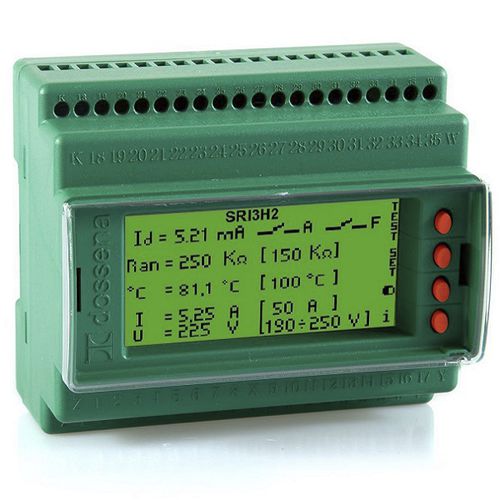

Controllore di isolamento per applicazioni mediche SRI3/H2

per rete ACper sistema trifaseper reti elettriche monofase

SRI3/H2 - Sorvegliatore isolamento ospedaliero - 6 moduli Din Il sorvegliatore d’isolamento SRI3/H2 è uno strumento che consente di monitorare continuamente lo stato delle reti in BT (≤230Vca 50/60 Hz) con neutro isolato da terra (sistemi IT-M). L’apparato è stato sviluppato per il controllo degli impianti elettrici con neutro isolato da terra utilizzati nei locali ad uso medico classificazione II per i quali, secondo le norme CEI EN 61557-8 e CEI EN 64-8/7 – Parte 7 Sezione 710, è prescritta la sorveglianza continua dello stato di isolamento verso terra; nei sistemi a neutro isolato non è richiesto l’intervento delle protezioni per il primo guasto a terra: il guasto deve essere segnalato acusticamente ed otticamente da un dispositivo di controllo. Il sorvegliatoreSRI3/H2 è in grado di rilevare i difetti di isolamento dovuti alla componente resistiva anche in presenza di tensioni continue parassite. Le particolarità dell’ SRI3/H2 sono: - monitorare le perdite di isolamento di tipo resistivo - monitorare le sovracorrenti tramite un TA esterno onde prevenire guasti al trasformatore o ad altre apparecchiature elettriche - monitorare la sovratemperatura del trasformatore tramite una sonda PT100 o PTC esterna - monitorare la sovra e sotto tensione dell'impianto - monitorare lo stato di connessione all’impianto onde garantire la continuità della vigilanza Il sorvegliatore può essere installato con un massimo di 4 pannelli per segnalazione remota serie PSR3 (segnalazione ottica/acustica) Opzione uscita seriale RS485 Modbus standard RTU per essere collegato ad un sistema di supervisione o al ns sistema di monitoraggio LCD EVO (solo codice 9SRI3/H2RS485).
