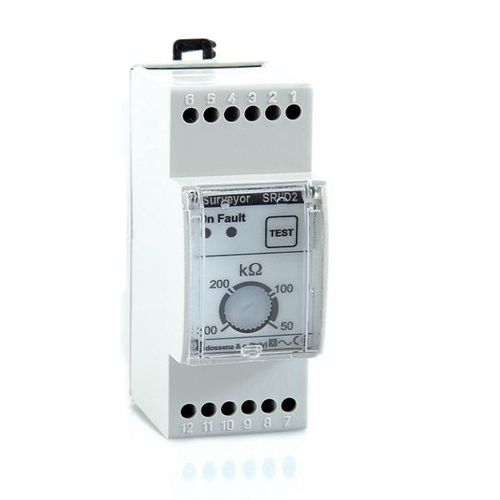

Controllore di isolamento per rete AC SRI/D2

per sistema trifaseper rete a bassa tensione (BT)per reti elettriche monofase

SRI/D2 è un dispositivo impiegato per il controllo permanente dell’isolamento di reti monofase o trifase con neutro isolato da terra oppure senza neutro. Il dispositivo funziona sul principio dell’applicazione di una tensione continua di misura tra la rete sotto controllo e la terra. Il dispositivo misurerà la corrente che l’impianto assorbe in seguito all’applicazione di tale tensione. Il rapporto tensione applicata / corrente rilevata determina l’effettivo valore della resistenza d’isolamento dell’impianto Sul pannello frontale sono riportate le segnalazioni di apparecchio in servizio e di guasto, il pulsante di prova e la segnalazione della soglia di intervento. controllo con iniezione di tensione continua rete da controllare: AC ≤400Vca 1 soglia intervento regolazione Ran: 50÷300 KΩ visualizzazione a led 1 contatto NA-C-NC
