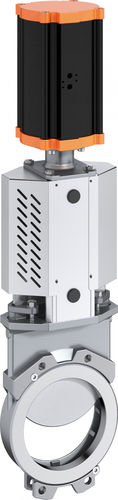

valvola a ghigliottina / con volante / elettrica / a comando idraulico
MV EBRO ARMATUREN Gebr. Bröer GmbH

{{requestButtons}}

Caratteristiche

  • Tipo:

    a ghigliottina

  • Azionamento:

    con volante, elettrica, a comando idraulico, a comando pneumatico

  • Funzione:

    di arresto

  • Media:

    per eliminare il fango

  • Corpo:

    wafer

  • Applicazioni:

    per polveri, per solido

  • Altre caratteristiche:

    unidirezionale

  • Pressione:

    10 bar, 4 bar, 6 bar, 16 bar (145 psi)

  • DN:

    Min.: 50 mm

    Max.: 1,600 mm

Descrizione


La valvola a saracinesca del coltello di Stafsjö sistemi MV è utilizzata all'interno di molti campi delle applicazioni differenti. La tecnica speciale dell'arresto lo rende adatto ad entrambi i liquidi e media asciutti quali polpa, fango, la biomassa, la polvere ed i generi differenti di spreco.

Diametro nominale:
DN 50 - DN 1200

Faccia a faccia:
norma degli impianti

Perforazione della flangia:
EN PN 1092 10/16
Classe 150 dell'ANSI B16.5
JIS B2238 10 K
Tabella D delle BS 10

Marcatura:
EN 19 DI BACCANO

Controllo di tenuta:
Iso 5208, classe A
TAPPI TIS, MSS SP-81

Gamma di temperature:
°C di massimo 300 (secondo pressione, il medium ed il materiale)

Azionatori:
volantino, chiave a cricchetto, ruota a catena, ingranaggi conici, cilindro pneumatico, motore elettrico, cilindro idraulico

Pressione di esercizio:
DN 50 - DN 125 16 barre
DN 150 - DN 300 10 barre
DN 350 - DN 600 6 barre
DN 700 - DN 1000 2,5 barre
