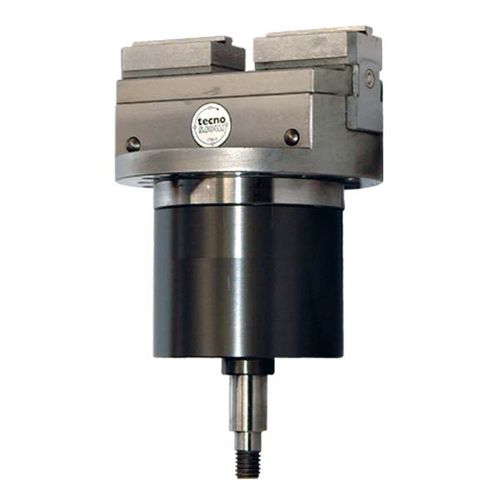

Morsa autocentrante PSV series
per macchina utensilepneumaticaverticale

morsa autocentrante
morsa autocentrante
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Uso previsto
per macchina utensile
Azionamento
pneumatica
Struttura
verticale
Altre caratteristiche
di precisione, autocentrante, con doppia ammortizzazione
Max. forza di serraggio

Min.: 4.600 N

Max.: 21.600 N

Apertura

3 mm, 7 mm, 8 mm
(0 in, 0 in, 0 in)

Descrizione

Le morse autocentranti PSV vengono impiegate sulle macchine per lavorazioni meccaniche per ottenere il bloccaggio del particolare da lavorare. La spinta per ottenere la forza di serraggio che agisce sul pezzo è determinata dalla pressione che agisce su un pistone a doppio effetto incorporato nella morsa. Il cilindro che ospita il pistone della morsa può essere incassato nella tavola della macchina in quanto le forature per il fissaggio del prodotto sono realizzate per consentirlo. La trasmissione della spinta, dal mozzo di comando alle griffe, avviene tramite due robuste leve generosamente dimensionate. VANTAGGI • Gli accoppiamenti dei particolari che consentono i movimenti di apertura e chiusura sono interamente rettificati con tolleranze millesimali. • Dopo il montaggio vengono eseguite le rettifiche finali di centratura in pressione. Questo consente di avvicinarci il più possibile alle condizioni nelle quali le morse verranno a trovarsi realmente in lavorazione. • Le guide piane delle griffe hanno il lardone riportato per una realizzazione più precisa delle superfici di scorrimento con ottima finitura superficiale. Il lardone riportato consente il recupero dei giochi derivanti da usura senza eventuale sostituzione delle parti. • Sono provviste di efficaci protezioni contro l’infiltrazione dello sporco generato dalla lavorazione meccanica. Inoltre sono costruite con la predisposizione per l’utilizzo di una pressurizzazione forzata che aumenta notevolmente il valore del “grado di protezione” (IEC 144).

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Effecto Group S.p.A.
