L’evoluzione del quadro elettronico Elentek più venduto.
Il quadro elettrico per drenaggio e sistemi di pompaggio più completo di sempre!
Nati dall’esigenza di racchiudere in un unico prodotto le funzioni dei quadri per acque pulite (svuotamento, riempimento, pressurizzazione, etc) e dei quadri per acque reflue (svuotamento e drenaggio acque reflue) e di offrire sempre maggiori funzioni, sicurezza e controllo, SMART EVO alza lo standard senza ulteriori costi aggiuntivi!

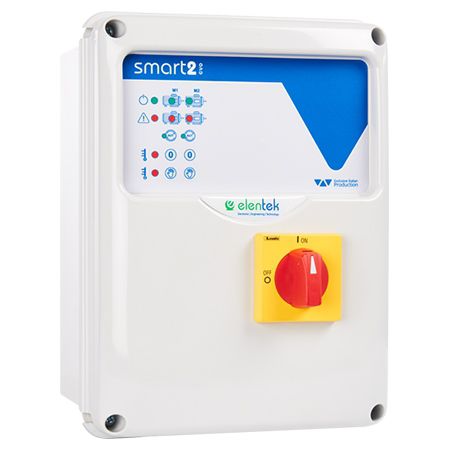

I quadri elettrici SMART EVO sono realizzati in box termoplastico ABS su stampo Elentek originale e di design, stagno, autoestinguente, con grado di protezione IP55.
Ogni quadro presenta spie di segnalazione di presenza tensione, di intervento termico e di motore in funzione, un selettore manuale o automatico, un interruttore sezionatore con sistema blocco porta, relè di livello per sonde unipolari di serie, contatto pulito di allarme di serie.
Una morsettiera ne consente il collegamento alle utenze e ai comandi esterni come pressostati, galleggianti ecc.
CARATTERISTICHE GENERALI
Alimentazione monofase 100-240Vac 50/60Hz (SMART EVO-Mono);
Alimentazione 3F 100-240Vac o 310-450Vac 50/60Hz (SMART EVO-Tri);
3 ingressi per sonde di livello unipolari (COM-MIN-MAX);
Ingresso G.A. normalmente aperto per attivazione allarme;
Pulsanti AUTOMATICO-0-MANUALE (instabile);
Selettori DIP-SWITCH per:
abilitazione allarme livello da sonde;
ritardo intervento termico 5/10 secondi;
impostazione uscite allarmi;
abilitazione reset allarme da clicson motore;
funzionamento riempimento/svuotamento;
abilitazione galleggianti marcia/arresto;
abilitazione ritardo attivazione scheda da rientro rete.
