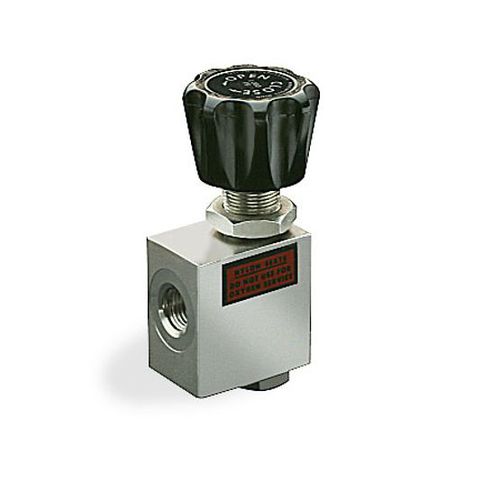

Valvola a globo TESCOM™ 30

manualedi campionamentodi arresto

Le valvole di arresto serie 30 sono applicazioni ad alta pressione ed ad elevato flusso fino a 690 bar/10.000 psig ed offrono Cv = 0,28-20,0. La serie 30 offre un flusso bidirezionale ad angolo ed a globo, sede non metallica ed arresto metallico integrato. Ideali per l'utilizzo in pannelli di pressione con supporto GSE, pannelli della pressione della strumentazione e manifold. Adatte a laboratori di ricerca e sviluppo e sistemi di campionamento dell'analisi dei gas. Specifiche Materiale corpo -Acciaio inossidabile 316 Materiale della sede -30-1100 e 30-1300: Nylatron -30-1200 e 30-1400: CTFE O-ring -Buna-N Anelli di riserva -30-1100: CTFE -30-1200: 15% di Teflon® in grafite -30-1300 e 30-1400: Teflon® Parti rimanenti -Acciaio inossidabile 316, acciaio inossidabile 17-4 Portata -30-11X1: Cv = 0,28 -30-11X0: Cv = 0,49 -30-1301: Cv = 1,57 -30-1300: Cv = 2,30 -30-1201: Cv = 8,00 -30-1200: Cv = 10,00 -30-1400: Cv = 20,00 Peso -30-11X1: 0,5 kg/1 lb -30-11X0: 0,3 kg/3/4 lb -30-1301: 2 kg/3-1/4 lb -30-1300: 1 kg/2-1/4 lb -30-1201: 4 kg/8 lb -30-1200: 3 kg/7-1/4 lb -30-1400: 14 kg/30 lb Ulteriori informazioni -Per modifiche personalizzate od una soluzione completa del sistema, contattare l'ufficio vendite locale. Funzionalità -Cv = da 0,28 a 20,0 -Configurazione a globo od ad angolo -Dimensioni della porta disponibili da 1/4" a 1-1/2" -Bassa coppia operativa e di arresto ad alte pressioni -Applicazioni su gas o liquidi bidirezionali -Una sede non metallica garantisce un blocco a tenuta perfetta
