L'indicatore da campo visualizza. analizza e calcola valori misurati analogici. Può alimentare sensori bifilari mediante il loop di corrente integrato. Gli ingressi universali consentono collegamenti di corrente. tensione. RTD e TC. Può monitorare valori soglia e commutare relè. I segnali di processo sono trasmessi dalle uscite analogiche. La variazione di colore in caso di errore aiuta a segnalare gli allarmi. Il pacchetto applicativo integrato "Pressione differenziale" consente una rapida e semplice messa in servizio per applicazioni con pressione differenziale.

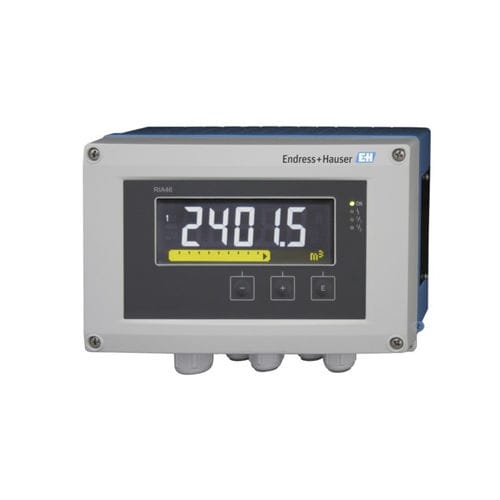

Il misuratore da campo RIA46 presenta un display, ingressi analogici per segnali di processo e di stato, uscite analogiche e digitali e un'interfaccia per la configurazione. I sensori collegati possono essere alimentati dall'LPS integrato. Tutti i valori misurati e calcolati sono disponibili come sorgente di segnale per display, uscite, relè e per l'interfaccia.
Registrazione e supervisione di processo
Controllo di processo
Regolazione del segnale e conversione del segnale
Vantaggi
Display LC, a 5 cifre e 7 segmenti, retroilluminato
1 o 2 ingressi universali
2 relè (opzionali)
Memorizzazione del valore min./max.
1 o 2 valori calcolati e tabella di linearizzazione
Uscita di stato digitale (open collector)
Approvazione SIL2 (opzionale)
