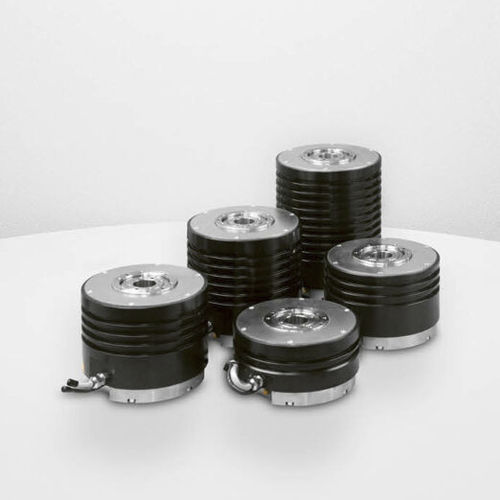

La serie RTMBi è una famiglia di tabelle di indicizzazione ad alta precisione proposte con 5 diverse lunghezze attive. Integrando i motori torque a trasmissione diretta ETEL, la serie RTMBi beneficia della migliore costante del motore sul mercato (Nm/√W) che consente accelerazioni molto elevate durante l'indicizzazione con bassa dissipazione di potenza. La serie RTMBi è la soluzione standard ideale per tutte le applicazioni in cui è richiesta un'elevata ripetibilità e brevi tempi di indicizzazione. Questa soluzione ad azionamento diretto altamente affidabile consente elevati cicli di lavoro, elevata dinamica, eccezionale precisione, bassa manutenzione e facile integrazione. Un'esclusiva soluzione di cuscinetti per encoder fornisce alla serie RTMBi il miglior rapporto coppia/volume sul mercato. È disponibile una dimensione ottimizzata dell'albero cavo per accogliere i cavi e i tubi del cliente. Da solo o accoppiato con gli attuatori a corsa breve a controllo di forza di ETEL e i controllori AccurET, l'RTMBi è la soluzione perfetta per applicazioni nella produzione di semiconduttori back-end, nell'elettronica, nell'automazione o nella stampa, come i tester MEMS, i legatori di stampi, i tester pick and place, i manipolatori per il test della torretta e altro ancora!
Caratteristiche
- Tavole rotanti per applicazioni di indicizzazione ad alta dinamica
- 5 diverse altezze
- Elevato rapporto coppia/altezza
- Elevate capacità dinamiche
- Grande albero cavo per la massima flessibilità
- La tecnologia dei motori torque TMB fornisce un alto livello di coppia
- Semi S22 compatibile.
Specifiche principali :
- Ripetibilità bidirezionale ±3 arcsec a ±3sigma
- Precisione della posizione
±20 arcsec (senza mappatura)
±6 arcsec (con mappatura)
- Velocità fino a 1200 rpm
---
