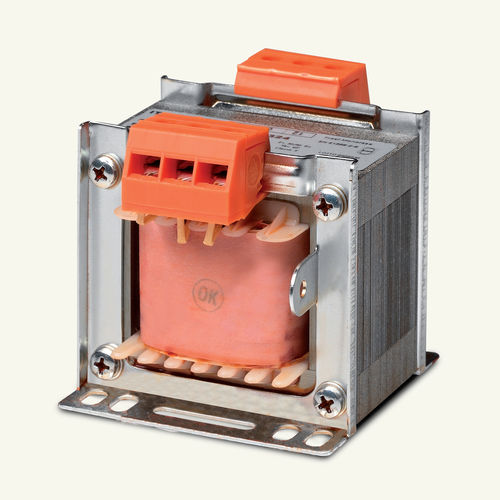

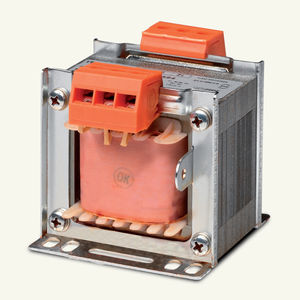

Trasformatore di protezione 003801002

di misuraa seccomonofase

Generalmente sui trasformatori I trasformatori devono essere protetti da possibili sovraccarichi e cortocircuiti. I nostri trasformatori appartengono alla categoria dei trasformatori non a prova di cortocircuito e quindi devono essere protetti con fusibili esterni. La corrente nominale del fusibile suggerito è sempre indicata sulle nostre etichette. Tuttavia la protezione può essere ottenuta anche con gli interruttori miniaturizzati - ETIMAT. Protezione selezionata dell'avvolgimento di ingresso di il trasformatore deve essere scelto tenendo conto del fatto che nella fase iniziale del trasformatore si genera un elevato valore di corrente di spunto, un valore che può raggiungere 25 volte il valore della corrente nominale in ingresso, per circa 10 millisecondi. Di conseguenza, i fusibili di ritardo (T o aM tipo) o MCB - ETIMAT con caratteristica D o K deve essere utilizzato per una corretta protezione. La protezione del lato secondario può essere realizzato con fusibili di tipo F o gG, o MCB - ETIMAT con caratteristica B o C. Qui sotto c'è una tabella con tutti i consigliati fusibili di protezione per gli avvolgimenti di ingresso e di uscita (tutti i valori sono in Ampere):
