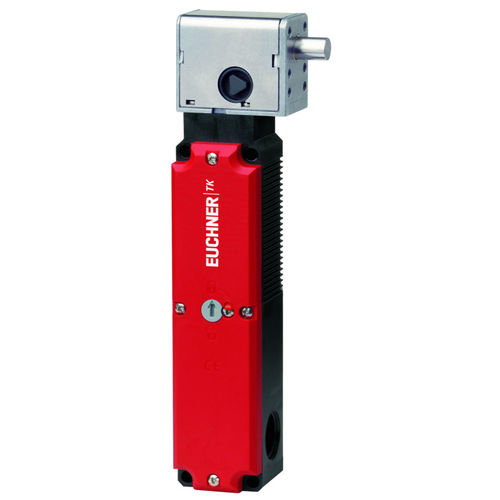

Interruttore di sicurezza TK, perno di bloccaggio destro, principio della corrente a circuito chiuso
- Montaggio su custodia in plastica TP con testa di azionamento e perno di bloccaggio in metallo
- Elevata forza di bloccaggio di 5.000 N
- Sblocco ausiliario sulla testa dell'interruttore
- Elemento di azionamento per la separazione dei contatti sul lato frontale
- Ingresso cavi M20 x 1,5
Tensione di funzionamento del solenoide
AC/DC 24 V +10%, -15%
Principio di corrente a circuito chiuso, bloccaggio del riparo tramite la forza della molla. Lo sblocco avviene applicando la tensione al solenoide di bloccaggio del riparo.
Elemento di commutazione
4131
Contatto di commutazione ad azione lenta 2 NC + 2 NO
Sblocco ausiliario
Serve per sbloccare il bloccaggio del riparo con l'ausilio di un utensile.
Separazione dei contatti
Quando viene azionato, i contatti 21-22 e 41-42 azionati positivamente vengono aperti. Il blocco della protezione non è completamente sbloccato. Lo sblocco ausiliario deve essere sigillato per evitare manomissioni (ad esempio con vernice sigillante).
---
