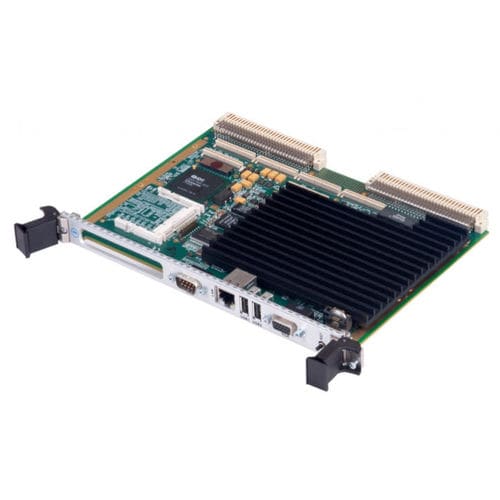

Computer monoscheda VME CPU-71-16

Intel® Core i7Sandy Bridge6U

La CPU-71-16 è un Single Board Computer (SBC) ad alte prestazioni basato sul fattore di forma VMEbus 6U. La CPU-71-16 è disponibile nelle varianti con raffreddamento a convezione e a conduzione rinforzata, soddisfacendo le esigenze di numerose applicazioni commerciali e militari che richiedono la massima potenza di elaborazione, un basso consumo energetico e un ingombro fisico ridotto Al centro della CPU-71-16 c'è un processore Intel Core i7 ULV Sandy Bridge di seconda generazione e un QM67 Cougar Point Platform Controller Hub (PCH). Questi due dispositivi costituiscono la spina dorsale centrale di elaborazione del progetto. Con un controller di memoria a doppio canale integrato nel processore, la CPU-71-16 supporta fino a 8 GB di SDRAM DDR3 funzionante fino a 1333MHz. La CPU-71-16 supporta due siti PMC e uno opzionale XMC: il sito XMC di bordo è collegato alla CPU Core i7 da un PCIe x8 (Gen 2); i due siti PMC sono implementati con un PCIe to PCIe bridge collegato al QM67 PCH con un link PCIe x1. L'interfaccia VME al backplane è implementata con il controller di interfaccia PCI-VMEbus Universe IID PCI-VMEbus. La CPU-71-16 offre sia il pannello frontale che le porte Ethernet P2/P0: un controller Ethernet Intel 82579 10/100/1000BaseT viene instradato verso un'interfaccia RJ45 sull'accesso al pannello frontale, mentre un 82571EB dual 10/100/1000 BaseT BaseT, fornisce due porte Gigabit Ethernet aggiuntive instradate verso P2 o P0 in conformità con la rete backplane Ethernet VITA 31.1 Ethernet. Tre porte RS-232 e una porta LPT1 sono anch'esse indirizzate a P2. La CPU-71-16 supporta su scheda CFast (SATA) per l'archiviazione avviabile. Sono disponibili anche versioni con raffreddamento a temperatura estesa e a conduzione.
