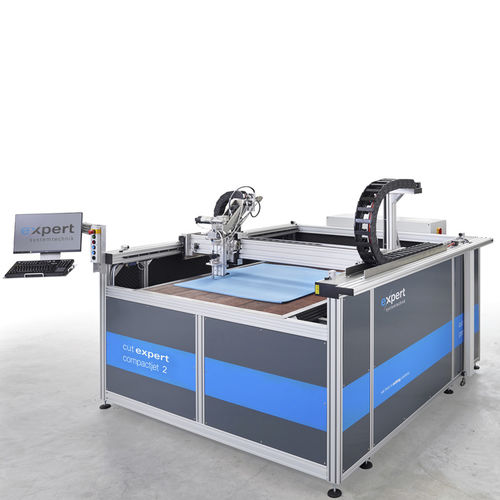

Macchina da taglio a getto d'acqua pura cut expert compactjet 2per materie plasticheper feltriper fibre di carbonio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- a getto d'acqua pura
- Materiale trattato
- per materie plastiche, per feltri, per fibre di carbonio
- Prodotto trattato
- per pannello in spugna plastica, per imballaggi, per blocchi di schiuma flessibile in poliuretano, per moquette, per guarnizioni di tenuta, per cinghia, per telone, sacchi di plastica
- Tipo di comando
- CNC
- Applicazioni
- per applicazioni industriali, per l'industria automobilistica, per applicazioni aeronautiche, per l'industria della trasformazione, per le costruzioni navali, per l'industria plastica, per tappezzeria, per applicazioni ortopediche
- Struttura
- a ponte, monotesta, 2D, 3 assi
- Altre caratteristiche
- modulare, CE, ad alta velocità, di precisione, ad alta prestazione, per guarnizioni per falegnameria, programmabile, a effetto termico ridotto, completamente chiusa, ad alta produttività, 45°, per pezzi piccoli, per tessuti tecnici, a taglio fine, per piccoli diametri
- Corsa X
Max.: 6.000 mm
(236 in)Min.: 1.000 mm
(39 in)- Corsa Y
Max.: 3.000 mm
(118 in)Min.: 1.000 mm
(39 in)- Corsa Z
Max.: 250 mm
(10 in)Min.: 50 mm
(2 in)- Altezza massima di taglio
Max.: 250 mm
(9,8 in)Min.: 50 mm
(2 in)- Velocità di taglio
1,167 m/s
(3,829 ft/s)- Accelerazione
Max.: 5 m/s²
(16 ft/s²)Min.: 1 m/s²
(3 ft/s²)- Pressione di servizio
Max.: 4.000 bar
(58.015,1 psi)Min.: 3.800 bar
(55.114,34 psi)
Descrizione
cut expert compactjet - Sistema di taglio CAM multifunzionale con tecnologia a getto d'acqua puro per il taglio 2D
Caratteristiche del prodotto:
- Campo di applicazione: taglio di schiume, plastiche, tessuti tecnici e altri materiali non metallici, flessibili
- Area di taglio in varie dimensioni: S e M con dimensioni personalizzate possibili su richiesta
- 1 tavolo da taglio
- 1 ponte di taglio e 1 testa di taglio
- Taglio di strati singoli o multipli
Punti di forza, valore aggiunto
- Adatto per fogli flat di materiale e prodotti arrotolati
- Tempi di taglio brevi grazie all'alta velocità di taglio fino a 70 m/min
- Alta precisione di taglio
- Tecnologia a getto d'acqua rispettosa dell'ambiente
- Consumo d'acqua estremamente basso di circa 0,2 l/min
- Nessuna influenza della geometria per fori, contorni, ecc.
- Insonorizzato grazie alla completa copertura della zona di taglio
- Facile da pulire
- Facilmente ampliabile per far fronte a maggiori esigenze di capacità grazie al design modulare
Dettagli tecnici
Taglierina:
- Servoazionamenti altamente dinamici per una velocità di taglio fino a 70 m/min
- Accelerazione fino a 5 m/s
- Ripetibilità +/- 0,2 mm
- Utensile da taglio: ugello a getto d'acqua con diametro da 0,08 fino a 0,25 mm
- 1 ponte di taglio con 1 testa di taglio,
estendibile secondo necessità
- 1 tavolo da taglio, facile accesso al centro del tavolo
- Tavolo da taglio rivestito con struttura a nido d'ape in acciaio con protezione integrata contro gli spruzzi
- Vasca di raccolta dell'acqua in acciaio inossidabile con scarico dell'acqua
- Copertura insonorizzata della zona di taglio
- Telaio della macchina costruito con sistema di profili in alluminio inossidabile
- Conformità CE
Hardware:
- expert-PC con l'ultima versione di Microsoft Windows
Software:
- Licenza per 1 taglierina
- Software di controllo NC basato su PC
---
