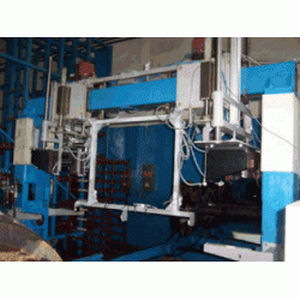

Sistema di misurazione ottico GEOPAR
a lasergeometricoautomatico

sistema di misurazione ottico
sistema di misurazione ottico
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
ottico, a laser
Altre caratteristiche
geometrico, automatico

Descrizione

Il sistema è stato progettato per la misurazione automatica di 27 parametri geometrici di coppie di carri nel corso delle ispezioni in entrata e in uscita effettuate presso officine ferroviarie, depositi di carri e officine di riparazione e raccolta delle coppie di carri. Metodi di controllo La misurazione di tutti i parametri viene effettuata con tecniche di non contatto durante un giro di una coppia di ruote fissate per ruotare sui centri. Il profilo della superficie di rotolamento e le dimensioni delle ruote sono misurate con gli scanner laser LDE2D. Le misure di precisione dei diametri del perno dell'asse sono effettuate con l'ausilio di micrometri ottici LCE. Altri parametri vengono misurati con sensori laser a triangolazione LDE-HS. Parametri sotto controllo Parametri ruota: disassamento, deviazione del conteggio della superficie del rullo dal profilo desiderato, parametri della flangia della ruota, larghezza e spessore del battistrada della ruota, difetti sulla superficie di rotolamento e distanza di separazione delle ruote. Parametri del perno d'asse: diametro medio al di sotto del primo e del secondo cuscinetto, disassamento e conicità Parametri dell'asse: diametri e ovalizzazione delle parti della sede pre-ruota, diametri delle sedi del volante e delle parti centrali dell'asse

---
