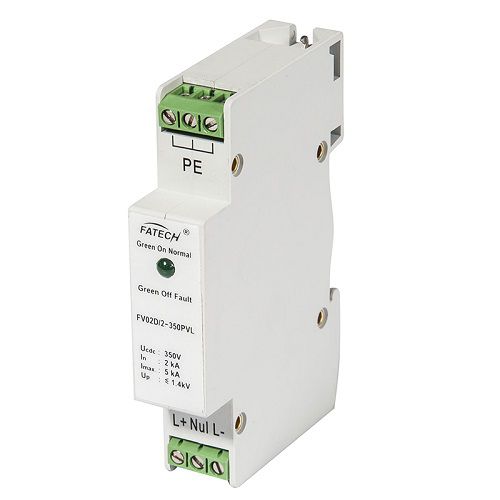

Limitatore di sovratensione di tipo 3 FV01D/2-xxxPV L

per alimentazione continuaper impianto fotovoltaicocon indicatore di guasti

1. Descrizione Gli scaricatori di sovratensione CC della Fatech Electronic (CHINA) LTD sono utilizzati per la protezione del fotovoltaico su sistemi di rete, Uc pv fino a 1200Vdc, Classe I, Classe I+II, Classe II sono disponibili. Questi scaricatori di sovratensione CC innestabili sono dotati di contatti di controllo remoto e finestra di ispezione per la vostra opzione. Si consiglia di sceglierli con i contatti del telecomando, e 3 poli (tipo Y). 2. Caratteristiche 1) Dispositivo di protezione contro le sovratensioni utilizzato per il sistema fotovoltaico a corrente continua 2) Indicazione di guasto visibile - Verde acceso: Normale; Verde spento: Guasto. 3) Per l'utilizzo nel concetto di zone di protezione contro i fulmini al confine 2-3. 4) Selezione affidabile di una sola corrispondenza per garantire l'affidabilità. 5) Livello di protezione di bassa tensione Up. 6) 2 poli tipo U 7) Indicatore di guasto del LED 3. Parametri elettrici 1) Classe di prova IEC/EN/VDE: Classe III/D/T3 2) Modo di protezione: +/---------PE, -/++---/PE, +/---------- -/+ 3) Tipo di rete: Impianto fotovoltaico 4) Tensione nominale 50(60)Hz Un: 30Vdc, 150Vdc, 150Vdc 5) Corrente di scarica massima (8/20μs) Imax: 2kA 6) Corrente nominale di scarica (8/20μs) In: 1kA 7) Tempo di risposta tA: ≤25ns 8) Connessioni I/O: Multi filo del centro: 4-25mm2 9) Montaggio: 35mm Guida simmetrica (EN50022/DIN46277-3) 10) Gamma di temperatura di funzionamento / umidità / umidità / altitudine: -40℃~+80℃~+80℃/30%~90%/3000m 11) Grado di protezione: IP20 12) Materiale dell'alloggiamento: UL94V0 13) Indicatore di disconnessione: Indicatore meccanico (verde: OK, rosso: sostituire)
