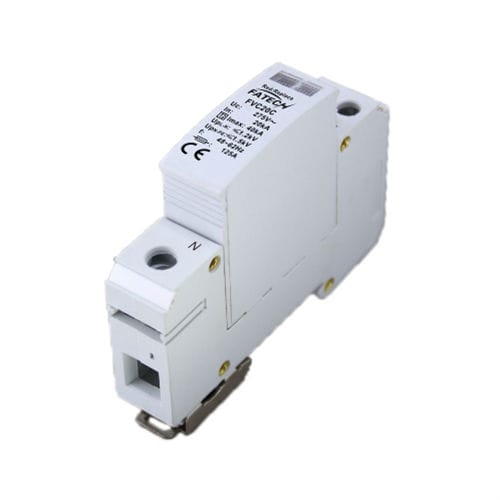

1. Descrizione
Gli scaricatori di sovratensione FATECH Classe II hanno un elevato valore di corrente di scarica, alta tensione di esercizio, adatti per sistemi di messa a terra TN-C, TN-S, TT e IT. Le cartucce sono innestabili, possono essere cambiate facilmente. Questi scaricatori di sovratensione non solo con finestra di ispezione visiva, ma anche in grado di trasmettere a distanza le informazioni "cartuccia ha bisogno di cambiare" al tecnico.
2. Caratteristiche
1) Design speciale del dispositivo di protezione contro le sovratensioni di dimensioni ridotte per risparmiare spazio di installazione---larghezza 9mm/polo
2) Alta corrente di scarica----- Imax 40kA per polo.
3) Finestra di indicazione per una chiara visualizzazione dello stato SPD----- ogni polo con una finestra di indicazione.
4) Funzione di controllo remoto - per la vostra opzione.
5) Modulo innestabile ---- conveniente per la manutenzione.
6) Modo di protezione ----- L-N, N-PE
7) 1 fase, 2 poli
3. Parametri elettrici
1) Classe di prova IEC/EN/VDE: Classe II/C/T2
2) Tipo di rete: TT
3) Modo di protezione: L-N, N-PE
4) Tensione nominale 50(60)Hz Un: 220V~
5)Rated Tensione (tensione operativa massima continua) Uc: 275V~
6) Corrente di scarica massima (8/20μs) Imax: 40kA
7) Corrente nominale di scarica (8/20μs) In: 20kA
8) Tempo di risposta tA: L-N: ≤25ns, N-PE: ≤100ns
9) Fusibile di riserva consigliato: 125A
10) Connessioni I/O: L-N: Filo animato:1.5-10mm2; PE: Multi core: 2.5-25mm2
11) Montaggio: 35mm Guida simmetrica (EN50022/DIN46277-3)
12) Gamma di temperatura di funzionamento / umidità / umidità / altitudine: -40 ℃ ~ +80 ℃ ~ +80 ℃/30% ~ 90%/3000m
13) Grado di protezione: IP20
14) Materiale dell'alloggiamento: UL94V0
15) Indicatore di disconnessione: Indicatore meccanico (verde: OK, rosso: sostituire)
16) Contatto di controllo remoto: Facoltativo
---
