La serie FG è un trasmettitore di livello a galleggiante magnetico composto da un galleggiante e da un'asta di guida di rilevamento. Il galleggiante è dimensionato (volume e peso) in base alla densità del fluido da misurare. Quando il liquido nel serbatoio sale e scende, il galleggiante sale e scende sull'asta di rilevamento. Il trasmettitore di livello a galleggiante magnetico ha un'uscita di resistenza direttamente proporzionale alla posizione del galleggiante e al livello del fluido.

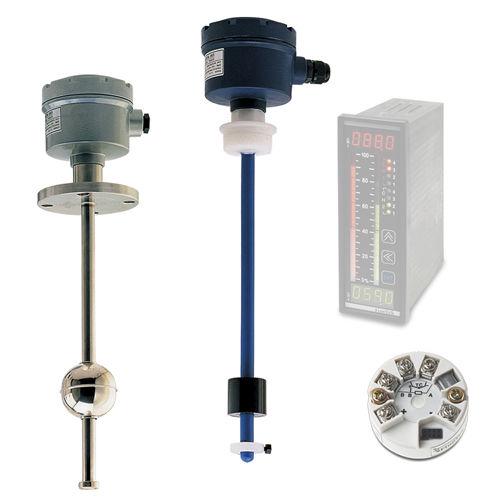

Trasmettitore di livello a galleggiante magnetico FGX, trasmettitore di livello per liquidi (sono disponibili unità antideflagranti)
I trasmettitori di livello a galleggiante magnetico della serie FG utilizzano i principi della galleggiabilità e del magnetismo per generare un'uscita elettrica variabile in risposta all'aumento e alla diminuzione del galleggiante sull'asta di rilevamento. Il trasmettitore di livello a galleggiante magnetico fornisce un'uscita a resistenza a 3 fili o può essere equipaggiato con un trasmettitore di livello appropriato per fornire un segnale analogico da 4-20 mA che indica il livello del liquido. L'asta di rilevamento comprende una serie di interruttori reed lungo l'intera lunghezza di misura. La collocazione degli interruttori reed fornisce una delle due possibili risoluzioni di misura.
uscita 4-20mA, alimentazione ad anello a 2 fili o uscita a resistenza a 3 fili
risoluzione di 0,25″ (6,35 mm) o 0,5″ (12,7 mm)
lunghezza massima di 6 m (19,7 piedi)
misura del livello del liquido con S.G. >0,45
disponibili unità antideflagranti, resistenti alla corrosione e per uso marino
---
