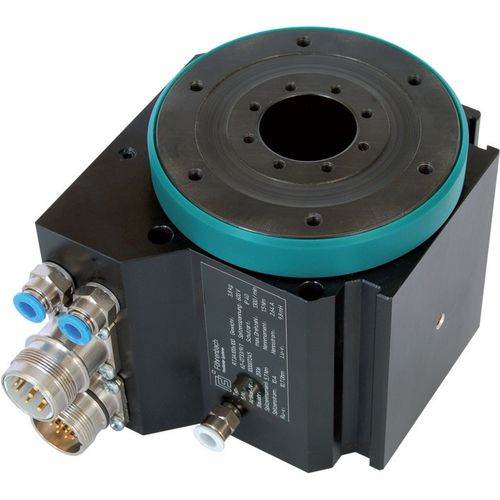

Tavola rotante azionata a motore RT3, RT4

verticaleper macchina utensilea presa diretta

Tavole rotanti ad azionamento diretto serie RT3 Le tavole rotanti ad azionamento diretto sono disponibili in diverse tipologie RT3A100x100, RT3A100x155, RT3A80x130, RT3A150x100, RT3A150x130, RT3A250x170, RT3A150x60, RT3A200x60 e RT3G630x225 Tavole rotanti RT3G630 - alta dinamica, alta precisione, elevata capacità di carico Questa tavola rotante ad azionamento diretto RT3G630 è stata sviluppata in particolare per l'industria delle macchine utensili e delle macchine di assemblaggio. Si caratterizza per l'alta precisione, l'elevata dinamica e l'elevata capacità di carico. La tavola rotante è azionata da un motore sincrono trifase ad eccitazione permanente. La piastra girevole e l'alloggiamento sono in ghisa grigia. Per registrare l'esatta posizione e velocità del rotore e per commutare il motore è stato integrato un sistema di misurazione incrementale con scansione ottica. Oltre alle guarnizioni, un raccordo di blocco dell'aria offre una protezione contro la permeazione dello sporco e dell'umidità. Tavola rotante RT4A - alta dinamica, alta precisione e costruzione estremamente piatta La tavola rotante RT4A400 è una tavola rotante eccezionalmente piatta con cuscinetti ad aria. L'alloggiamento della tavola rotante e la piastra rotante sono in alluminio. L'azionamento diretto integrato e la sua bassa altezza complessiva assicurano la realizzazione di applicazioni che non possono essere eseguite con i tradizionali azionamenti a vite senza fine. Il principio di azionamento offre anche elevate accelerazioni e brevi tempi di ciclo.
