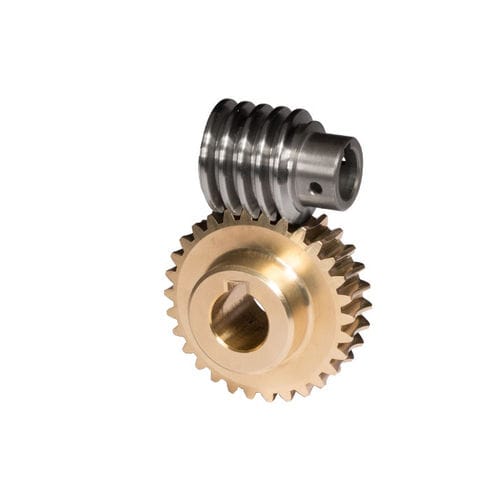

La vite senza fine del riduttore A35U3 può essere fornita anche come ingranaggio elicoidale incrociato, con angolo di pressione di 20°.
Tutti i vermi e le viti senza fine sono disponibili solo per la mano destra.
Vite senza fine in acciaio cementato e rettificato (HV 620 - 700).
Vite senza fine in CuZn37Mn3Al2PbSi-S40 o CuZn37Mn3Al2Si°. Su richiesta in plastica o HGW 2083.
nota:
Dal 21 luglio 2021 scadono le eccezioni della Direttiva 2011/65/UE (RoHS II) relative all'uso del piombo come elemento di lega nell'acciaio (Eccezione 6a nell'Allegato III) e nelle leghe di rame (Eccezione 6c nell'Allegato III). Per garantire ai nostri clienti la certezza del diritto in relazione ai requisiti della direttiva RoHS, abbiamo deciso di convertire gradualmente i nostri riduttori a vite senza fine standard in leghe con un contenuto di piombo ≤ 0,1% in peso (vite senza fine: 11SMn30 / ruota senza fine: CuZn37Mn3Al2Si).
Una panoramica aggiornata dei materiali già convertiti è disponibile nelle pagine dei prodotti del nostro negozio online. È possibile riconoscerli dalla marcatura ° e dai nuovi numeri di articolo senza spazi (ad es. nuovo: R17U80B° / ad es. vecchio: R 17U 80B).
Il valore della coppia in uscita (T2) si applica alla velocità iniziale di 2800 giri/min. della vite senza fine (albero).
I valori di rendimento (vedi tabella nel catalogo dei riduttori a vite senza fine) sono indicativi. Il cuscinetto, la lubrificazione, la velocità e l'installazione, oltre all'angolo di piombo, possono influenzare l'efficienza.
Gli ingranaggi possono essere combinati solo con viti senza fine della stessa distanza assiale e con lo stesso rapporto di trasmissione.
I vermi o le viti senza fine di altri produttori non possono essere abbinati alla contropezza di Framo Morat. È quasi sempre necessario regolare le specifiche della dentatura.
---
