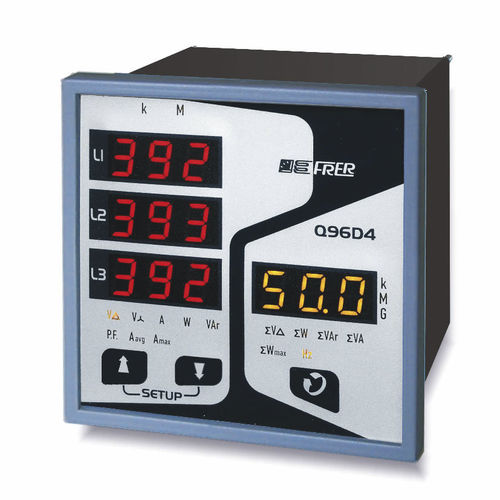

Analizzatore per reti elettriche trifase Q96D4

di qualità di energiada integraredigitale

Analizzatore di rete con display LED - Versione base Analizzatore di rete multifunzione adatto per l’impiego in sistemi trifase a tre o quattro fili con carico squilibrato, anche in presenza di forme d’onda distorte. Permette la visualizzazione di tutte le principali grandezze caratteristiche di una rete elettrica (11 grandezze, 30 misure) su un unico strumento,mediante 3 display a Led ROSSI, sui quali compaiono i valori relativi alle tre fasi, più un quarto display a Led GIALLO per la visualizzazione delle grandezze di sistema. La scelta delle misure visualizzate avviene in modo indipendente per ognuna delle due sezioni (grandezze di fase e grandezze di sistema), consentendo così una più completa supervisione dello stato della rete. Le indicazioni del tipo di misura in corso e del moltiplicatore kilo o Mega da applicare, sono realizzate mediante simboli luminosi di facile ed immediata identificazione. DATI TECNICI display LED 4 (h 10mm) visualizzazione massima 3 cifre - (999) posizione punto decimale automatica - LED di stato simboli luminosi - aggiornamento letture 1 sec tipo di misura TRMS precisione di base ±1% tensione nominale di ingresso Un 100÷400V corrente nominale di ingresso In 1-5A campo di ingresso(1) 10÷120% Un; 5÷120% In frequenza di funzionamento 45÷65Hz rapporto TA (primario max.) 10000A sovraccarico permanente 1,2 Un; 2In sovraccarico di breve durarta 2 Un; 20 In (1sec) consumo circuiti di tensione <0,5VA consumo circuiti di corrente <0,5VA alimentazione 115-230Vac (47...63Hz) ±10% consumo 3VA temperatura di funzionamento -10...+23...+50°C temperatura di magazzinaggio –30...+70°C custodia in materiale termoplastico autoestinguente UL 94-V0
