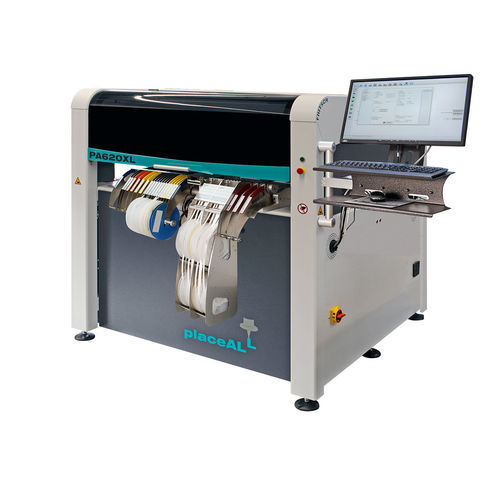

Macchina pick and place automatica placeALL®610XL

per LEDper BGASMT

Il placeALL®610XL offre lo spazio più grande della gamma placeALL. Le sue dimensioni consentono anche il montaggio dei progetti più grandi. Oltre alla semplice superficie della scheda PC c'è abbastanza spazio per numerosi vassoi. Possono essere previste fino a 346 diverse posizioni di alimentazione. La profondità disponibile permette anche l'integrazione di un sistema in linea nella zona anteriore della macchina e di unità di alimentazione laterali. Anche nel caso di una funzione in linea, ci sono ancora 262 posizioni di alimentazione disponibili così come lo spazio per diversi vassoi. Assemblaggio e distribuzione di SMT a basso e medio volume fino a 10500 (due teste) 6000 (4600 / IPC9850) componenti all'ora. Alimentazione di componenti da nastro, stick, striscia di nastro, vassoio e componenti sciolti. Chips 0201 fino a Fine Pitch 70 × 70 mm e pitch 0.3 mm, BGAs, µBGAs, CSPs, QFNs e parti personalizzate come connettori, THT-LEDs cablati ecc. Il centraggio laser brevettato CyberOptics utilizza un diodo laser per proiettare un raggio sul componente. Ruotando il pezzo e analizzando la lunghezza dell'ombra risultante, il componente viene allineato. Il meccanismo di centraggio è montato direttamente sulla testa di assemblaggio e allinea i componenti quando la testa si sposta dal pick-up alla fase di posizionamento. Il centraggio laser può gestire componenti da 0402 chip fino a 22 × 22 mm (opzionale 32 x 32 mm) di dimensioni e 0,6 mm di passo. Con questo sistema i componenti fino a 70 × 70 mm compresi i pin (FP) e le sfere dei BGA possono essere misurati usando un'immagine della telecamera. Il software controlla inoltre se i pin sono dritti o se le sfere sono presenti. Queste misure si traducono in un rendimento più elevato e in un tasso di errore inferiore.
