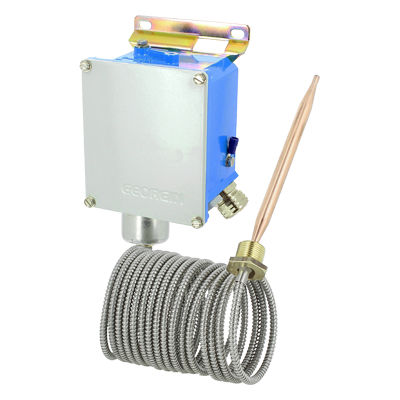

Custodia: zama rivestita di resina epossidica
Elemento sensibile: bulbo e capillare in acciaio inossidabile o rame
Protezione capillare: armatura in acciaio inossidabile
Interruttore: 1 o 2 change over (SPDT) / banda morta fissa o regolabile
Pressacavo: ottone nichelato M16 o connettore JUPITER
Caratteristiche:
" Fissaggio in acciaio inossidabile
" Staffa di fissaggio rinforzata - tipo Navy
La variazione di pressione (o la temperatura trasformata in pressione secondo la legge della pressione satura [pressione di vapore]) è trasmessa al sensore "S" che attiva un meccanismo interno composto da un sistema di bilanciamento delle forze
La forza prodotta dalla variazione di pressione nel sensore "S" è bilanciata dalla molla di variazione. La forza applicata può essere regolata tramite una vite "RS" che può essere utilizzata per impostare un determinato punto operativo (o di bilanciamento).
Nel caso in cui il punto di bilanciamento venga superato, il braccio del regolatore si muoverà. Qualsiasi movimento sarà rilevato dal contatto "C" montato a fine corsa.
La variazione di pressione che richiede il ripristino del contatto nella sua posizione iniziale è detta "deviazione".
Il valore di deviazione può essere aumentato regolando la molla di variazione con la ruota etichettata "W". Lo scatto del contatto può essere regolato solo verso l'alto. Servizi del dispositivo funzione elettrica 34D nel presente foglio di istruzioni tecniche.
I rivelatori sono composti da quanto segue: -Un'unità che comprende 1 o 2 interruttori dorati e un meccanismo di funzionamento. -Un sensore di pressione (attacco al processo M20x1,5 per le versioni 1 e 2; ½" BSP M per la versione 3)
---
