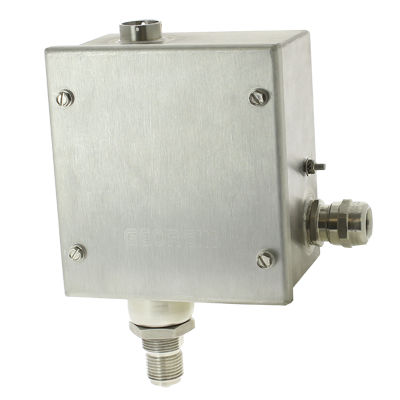

Pressostato a membrana FX

a soffiettoa tubo Bourdondifferenziale

Gamme: " Da 0 a 100 bar (pressione differenziale) Cassa: acciaio inossidabile 316 Elemento di rilevamento: " soffietto in acciaio inossidabile " Membrana NBR, FKM o EPDM " Tubo bourdon in acciaio inossidabile Interruttori: 1 o 2 invertitori (SPDT) Opzioni: " Custodia a sicurezza aumentata (ATEX/IECEx) " Sicurezza intrinseca (presto) " Capacità SIL (presto) Caratteristiche Controllo della pressione relativa, assoluta o differenziale Controllo della temperatura: bulbo diretto o tramite capillare Contatto elettrico o uscita del segnale pneumatico Protezione per aree a rischio di esplosione (ATEX) Custodia antideflagrante Sicurezza intrinseca Sicurezza aumentata Contatto antideflagrante Sicurezza costruttiva APPLICAZIONI generazione di energia termica o nucleare industria petrolifera, dalla perforazione alla raffinazione chimica e petrolchimica trasporto e stoccaggio di gas naturale o liquefatto sovralimentazione del gas turbine a gas, a vapore o idrauliche motori diesel, pompe e compressori costruzione di navi per la marina mercantile o militare circuiti di vapore, forni e bruciatori sicurezza dei freni per il trasporto ferroviario silos trattamento dell'acqua Principio di funzionamento La pressione o la temperatura viene applicata all'elemento sensibile (SE), la cui posizione cambia, agendo sul braccio flessibile (FA). La forza così prodotta è bilanciata dalla molla (RS). In questo modo si regola il set point. All'avvicinarsi del set point, il cambiamento delle forze disturba l'equilibrio (FA) e agisce sul contatto. Una seconda molla (DBS) che agisce sul braccio flessibile (FA) aumenta la deviazione degli interruttori.
