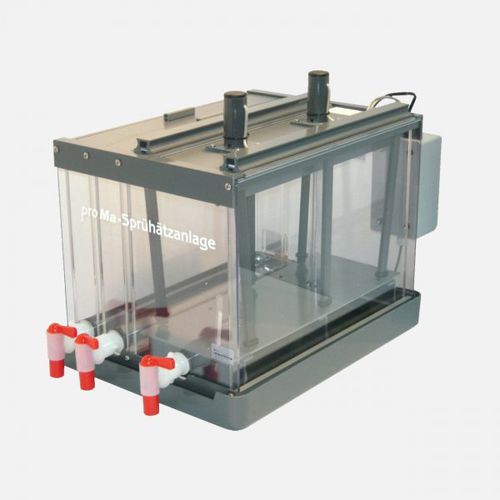

Macchina di incisione per PCB a polverizzazione
per circuito stampato doppia faccia

macchina di incisione per PCB a polverizzazione
macchina di incisione per PCB a polverizzazione
macchina di incisione per PCB a polverizzazione
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
a polverizzazione
Applicazioni
per circuito stampato doppia faccia

Descrizione

Dispositivo di incisione a spruzzo Tre serbatoi di plastica acrilica con scarico, montati in un telaio di profili in PVC Motori auto-lance (a tensione continua) Portatarga regolabile per ricevere i circuiti stampati Riscaldatore di vetro montato all'interno della vasca di incisione Unità di controllo con alimentazione commutata per i motori Vaschetta di raccolta in plastica PVC, termometro in vetro La caratteristica principale dei dispositivi di incisione a spruzzo sono i tubi di spruzzo. Sono mossi da un potente motore DC e mentre girano il liquido di mordenzatura viene spruzzato uniformemente sulla superficie incisa. Così si ottiene un'incisione veloce e accurata. Il dispositivo consiste in un telaio che fissa tre cuvette acriliche. Le cuvette sono svuotate indivualmente e fornite per le singole fasi di lavoro "Sviluppo - Incisione - Risciacquo" della fabbricazione del PCB. Per alimentare i motori DC e controllare il riscaldatore, una scatola di controllo separata con interruttori è montata sul lato posteriore del dispositivo. Grazie alle cuvette in acrilico trasparente, l'incisione è sempre sotto controllo.

---

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Gie-Tec GmbH
