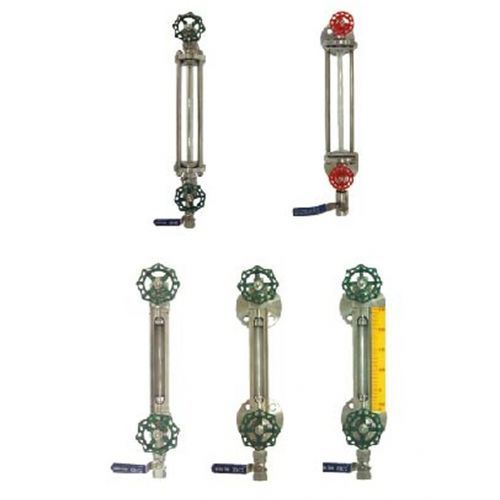

Il tipo tubolare in vetro è il più semplice misuratore di livello per liquidi da utilizzare con una pressione nominale di 10 kg/cm2 o inferiore. La lunghezza da centro a centro è superiore a 1,5 metri. Si utilizza un anello di giunzione intermedio. Il vetro del misuratore è realizzato in borosilicato resistente al calore.
Dati tecnici
Fluido adatto: Acqua, olio, altri liquidi chimici
Materiale della valvola di misura: SS304, SS316, altri disponibili
Materiale del tubo di misura: Vetro, P.V.C
Materiale della guarnizione: Viton, Teflon disponibile
Funzione della valvola del manometro: Con o senza controllo di sicurezza
Temperatura di lavoro max. Temperatura di lavoro:
Pressione massima di esercizio: 4~7 kg/cm2 Pressione di esercizio: 4~7 kg/cm2
Connessione al processo: Filettatura Vï'-lVz" e flangia su richiesta.
Valutazione della flangia: JIS, ANSI, DIN disponibili
Connessione valvola di scarico: standard Vè "NPT(F); opzione disponibile
---
