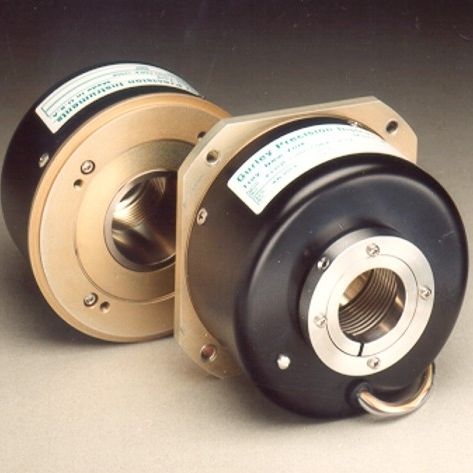

Encoder rotativo assoluto Vx35H series

otticomeccanicoad albero cavo

La serie Vx35 di Gurley Precision Instruments è un encoder rotativo assoluto ad albero cavo che presenta il suo design combinato di semplicità e robustezza di un encoder. Viene fornito con la tecnologia unica di Gurley che non è così costosa e affidabile come qualsiasi encoder assoluto di convenzione. L'unità è disponibile in tre gradi di precisione che hanno le stesse specifiche. Ogni unità ha un'illuminazione a LED che può durare circa 100.000 ore. Line count on disc14096 (212)Initialization angle1.05°Accuracy, ± arcsec (a 20°C)2603015Maximum output frequency350 kHz = 732 RPM(Max. speed may be limited by subsequentelectronics; see data sheet for Model VB or VFinterpolating decoder.)Maximum weight, oz (g)25 (715)Starting torque, in-oz (N-m) @20°C2.0 (0.014)Coppia di marcia, in-oz (N-m) @20°C1.0 (0.007)Momento di inerzia, in-oz-s2 (g-cm2)0.022 (1600)Accelerazione massima, rad/s27.4 x 104Temperatura di funzionamento, °F (°C)Da 41 a 158 (da 5 a 70)Temperatura di stoccaggio, °F (°C)Da 0 a 160 (da -18 a 71)Umidità, % rh, senza condensa98Shock50 g, 11 msVibrazione15 g, 0-2000 HzCuscinettiVedi tabella lubrificanti per cuscinetti SEGNALI DI INGRESSO+5VDC ±0,25V @ 75 mA max, disponibili dal decoder interpolante VB o VF. Non è necessaria un'alimentazione separata. Vedere dati VB o VF
