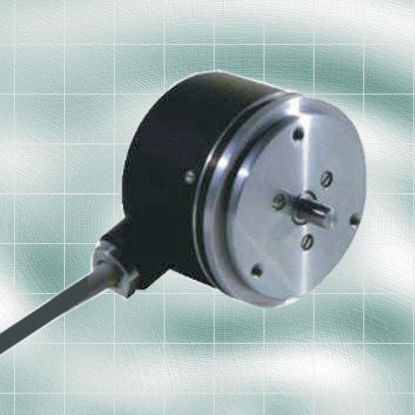

Encoder rotativo incrementale R158 series

otticoad albero pienoIP64

La serie R158 è una gamma di encoder ottici incrementali di Gurley. Gli encoder sono progettati per operazioni di classe industriale che richiedono una risoluzione e una precisione ottimali. I modelli della serie R158 operano con risoluzioni fino a 250.000 cicli/giro da 0 a 70°C e 50.000 cicli/giro da -40 a 100°C. Sono dotati di un display a LED che funziona per più di 100.000 ore. Gli encoder hanno anche fotorivelatori differenziali progettati per fornire una buona stabilità dei segnali e una tenuta IP64 per operare in ambienti difficili. La serie R158 è una famiglia di encoder ottici incrementali progettati per applicazioni industriali che richiedono alta risoluzione e alta precisione. Tutti gli encoder R158 condividono queste caratteristiche: Risoluzioni fino a 250.000 cicli/giro (1.000.000 conteggi/giro) da 0 a 70°C e 50.000 cicli/giro (200.000 conteggi/giro) da -40 a 100°C! Illuminazione a LED per una lunga durata (>100.000 ore)! Fotodetettori differenziali per la stabilità del segnale!Sigillatura IP64 per ambienti difficili (IP65 disponibile per i codici base A e B)La serie R158 è disponibile in quattro modelli base:Modello R158 codice base A: configurazione a tre fori di montaggioModello R158 codice base B: configurazione a quattro fori di montaggioModello R158 codice base C: versione pesante; carichi radiali/assiali 40/60N; configurazione a tre fori di montaggio Numero massimo di linee su disco5000Cicli massimi/giro (onde quadrate) 250.000Conteggi massimi/giro (dopo la decodifica quadrupla) 1.000.000Interpolazione interna dell'onda quadra1X, 2X, 5X, 10X, 16X, 25X, 50XErrore dell'encoder, ± arcsec115, 30 per i conteggi delle linee >2.500; 75 <2.500Frequenza di uscita massima, kHz2.000 linee 1X quadrate
