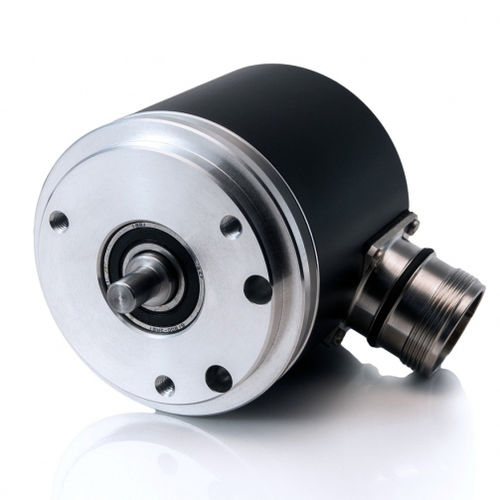

Encoder rotativo assoluto M58

otticomagneticomonogiro

Caratteristiche e vantaggi principali: -Risoluzione monogiro fino a 21 bit disponibile -Fino a 58-bit (18-bit/giro + 40-bit giri) risoluzione multigiro gearless disponibile -Flangia di sincronizzazione standard -Interfaccia SSI standard (RS-485) - Frequenza di clock di 4 MHz -Precisione: +/- 30 arcsec Il modello M58S con uscita SSI è un encoder rotativo assoluto per servizio pesante con tecnologia ottica e interfaccia standard SSI (RS485), utilizzato in un'ampia varietà di applicazioni di rilevamento della posizione per misurare angoli e distanze. È disponibile come encoder monogiro con una risoluzione fino a 21 bit (2.097.152 passi per giro), o come multigiro standard con una gamma di 18 bit parole/giro + 40 bit di giri. La tecnologia ottica e i sensori magnetici (per il conteggio dei giri) permettono all'encoder di essere senza ingranaggi. Una batteria di riserva si trova all'interno dell'encoder e assicura una vera posizione assoluta anche in caso di interruzione dell'alimentazione. Temperatura di funzionamento-10°C a +70°C (14°F a 158°F)Temperatura di stoccaggio-30°C a + 80°C (-22°F a 176°F)Umidità98% (senza condensa)Sorgente luminosaLEDLunghezza massima del cavo25mFrequenza di clock62.5kHz a 4MHzUscita datiLine-driver secondo RS 485Frequenza operativa4 MHzmaxAccuratezza+/-30 arcsecTensione di alimentazione+5 VDC ±0,25 VCCconsumo di corrente50mAmaxFormato codice in uscitaCodice grigio o binario naturaleMomento di inerzia =15gcm2 (2,1x 10-4in-oz-s2)RPMMax. 12.000 (meccanico)Shock=100g (11ms)Protezione di tenutaIP65(IP67 opzionale)Umidità, %rh, senza condensa98Vibrazione=10g (55Hz a 2.000 Hz)Carico massimo dell'alberoAxial10 N (2lb);Radial20N (4lb)Coppia iniziale@ 20C=0.01Nm (1.4 in-oz)Peso massimo, oz (g)10.6(300)senza cavo
