Encoder lineare incrementale LR series

otticorinforzatoIP53

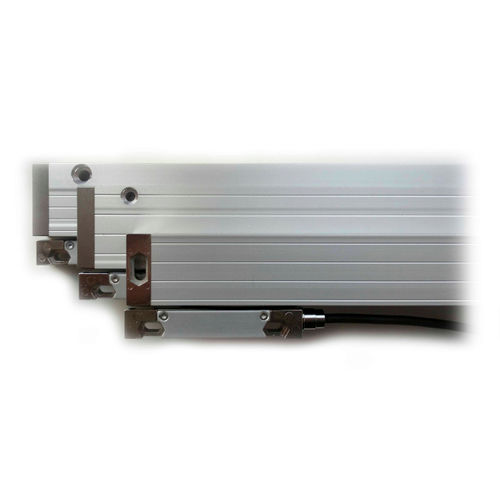

I modelli LR18, LR25 e LR35 sono encoder lineari ottici incrementali progettati per una lunga durata in applicazioni di medie e alte prestazioni. Il modello compatto LR18 offre lunghezze di misura fino a 1,2 m (48"), mentre i più robusti LR25 e LR35 hanno una lunghezza di misura massima di 3,2 m (126")*. Entrambi i modelli hanno un ASIC interno affidabile per fornire una risoluzione fino a 0,1pm dopo la decodifica in quadratura 4X nel circuito dell'utente. Il dispositivo di uscita per le onde quadre in quadratura e il segnale di indice è un driver di linea differenziale bilanciato EIA/RS-422. Per gli utenti che preferiscono fornire la propria interpolazione, le uscite analogiche sono disponibili come segnali da 11 -pA o 1 -V. I cuscinetti a sfera di precisione permettono alla testina di lettura di attraversare la scala di vetro a velocità fino a 2 m/s (80 in/s). Il sistema è protetto a IP53 da un'estrusione di alluminio e da alette di tenuta in gomma. Gli encoder sono intercambiabili con diverse marche della concorrenza. Sezione trasversale, mm (in)18 x46 (0,71 x 1,81)25 x52 (0,98 x 2,05)35 x62 (1,38x 2,44)Lunghezza di misura ML, mm (in)DCRM ML, mm (in)70-1240 (3-48)70-3190 (3-126)70-3070 (3-121)1140-3190 (45-126)1140 -3190 (45-121)Lunghezza totale, mm (in)ML + 105 (ML + 4.2)Peso, kg (lb)0.075+ 1.0/m(0.18 +0.03/in)0.075+ 1.95/m(0.20 + .09/in)0.075+ 3.60/m(0.20 + .09/in)Risoluzione, μm (dopo 4X dell'utente)1, 20.1, 0.2, 0.5, 1, 2, 5 o 10 μmAccuracy (at 20°C)Grado A: ±3 μm/m ("±36 μin/ft)Grado B: ±5 μm/m ("±60 μin/ft)Grado C: ±10 μm/m ("±120 μin/ft)Hysteresis0.5 μm (20 μin)Potenza d'ingresso5V ± 0,3V @ 150mA max per i segnali TTL120mA max per i segnali analogici Uscita analogica311 μApp (OUT= A) o 1 Vpp
