Questo encoder incrementale rotativo è progettato con una struttura modulare che fornisce processi senza attrito. Può essere utilizzato con una vasta gamma di dimensioni di dischi, il che offre operazioni flessibili per gli operatori. La risoluzione che produce può essere migliorata attraverso l'uso di un interpolatore, e le uscite sono da driver di linea differenziale RS422

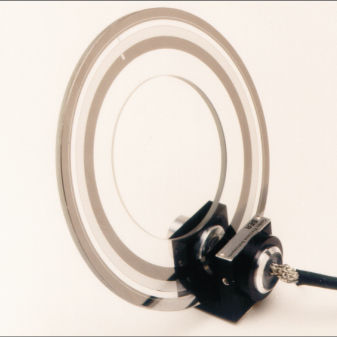

Encoder incrementale modulare Gurley modello 9710
Serie: 9710
Dia.: Fotocorrenti differenziali ad alta uscita Seno, Coseno e Indice. I livelli di segnale sono progettati per il corretto funzionamento con i vari pacchetti elettronici di GPI. Consultare la fabbrica per stabilire i criteri per le forme d'onda quando il 9710 viene utilizzato con altre elettroniche.AlluminioCromo depositato sotto vuoto su vetro1.7 oz (49g) + cavo @ 0.034 oz/in (0.04 g/mm)0.31 oz/in (0.34 g/mm) (1.125" x 0.189" sezione trasversale)50 kHz, tutti i canali (Max. La velocità può essere limitata dall'elettronica successiva; vedere la scheda tecnica del decoder interpolante modello VA.)30 tipico (dipende dall'installazione dell'utente)±°0.0001 in/ft (8 mm/m)±0.00005 in/ft (4 mm/m)±10 archi±5 archi±-40 F a +185 F (40 C a +85 C)98% rh, senza condensa50g, 11 ms2g, 0-2000 Hz
9710 Pagina 2 di 61218SPECIFICHEGPIGPIIIIIIIIIIIIIIIGurley Precision Instruments514 Fulton StreetTroy, NY 12180 U.S.A.(800) 759-1844, (518) 272-6300, fax (518) 274-0336, Online su www.gurley.com, e-mail: info@gurley.comAspartofourcontinuingproductimprovementprogram,allspecificationsaresubj
---
