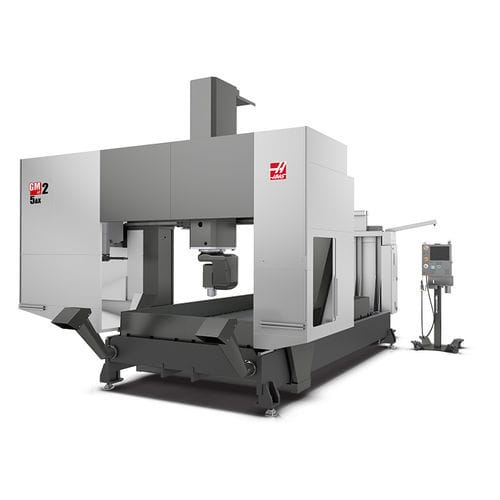

Fresatrice CNC a 5 assi GM-2-5AX
a mandrino orientabilea portaleper compositi

fresatrice CNC a 5 assi
fresatrice CNC a 5 assi
fresatrice CNC a 5 assi
fresatrice CNC a 5 assi
fresatrice CNC a 5 assi
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Numero di assi
a 5 assi
Orientazione del mandrino
a mandrino orientabile
Struttura
a portale
Materiale lavorato
per compositi
Testa del mandrino
HSK F63, HSK-63-A
Numero di utensili
30 utensili
Applicazioni
per pezzi di grandi dimensioni
Altre caratteristiche
rigida
Corsa X

3.683 mm
(145 in)

Corsa Y

2.223 mm
(88 in)

Corsa Z

1.000 mm
(39 in)

Velocità di rotazione

20.000 rpm
(125.664 rad.min-1)

Potenza

10 kW
(13,6 hp)

Velocità di avanzamento asse X

12.000 mm/min
(8 in/s)

Velocità di avanzamento asse Y

48.000 mm/min
(31 in/s)

Velocità di avanzamento asse Z-Not Tr-

30.000 mm/min
(20 in/s)

Carico massimo del piano di lavoro

2.722 kg
(6.001 lb)

Peso massimo utensili

5,4 kg
(11,9 lb)

Peso totale

10.000 kg
(22.046,23 lb)

Descrizione

La GM-2-5AX è una fresatrice a portale mobile a cinque assi per lavorazioni complesse di parti di grandi dimensioni, come componenti di strutture di velivoli, stampi per laminazione e strutture composte. La struttura rigida in acciaio fornisce una piattaforma di taglio molto stabile e comprende di serie una tavola di alluminio di spessore di 1". Una protezione mobile protegge l’operatore da trucioli e refrigerante e mantiene pulito il luogo di lavoro. Il mandrino a due assi fornisce una rotazione dell’asse C di ±245 gradi e un’inclinazione dell’asse B di ±120 gradi Costruzione in acciaio rigido Protezione mobile per il contenimento di trucioli e refrigerante Tavola in alluminio dello spessore di 1" Prodotto negli USA

VIDEO

Cataloghi

Nessun catalogo è disponibile per questo prodotto.

Vedi tutti i cataloghi di Haas Automation
