Questo versatile sistema di bloccaggio è un classico nel bloccaggio convenzionale e tramite griffe. È adatto per tutte le fresatrici più comuni. Serraggio di pezzi grezzi, tagliati e sagomati grazie alla penetrazione dei perni induriti e sostituibili.

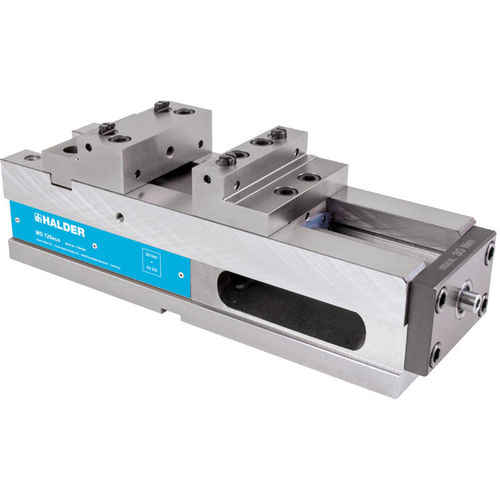

La MS 125eco è progettata per la lavorazione rapida di parti semilavorate oltre che di prodotti finiti. È egualmente idonea per le griffe di serraggio nel primo bloccaggio, oltre che per il bloccaggio convenzionale nel secondo bloccaggio, senza il rimontaggio.
Ganasce rettificate per elevata precisione nella lavorazione dei pezzi
Perno ad alta pressione con intensificatore meccanico della forza (utilizzo con chiave dinamometrica)
Fino a 40 kN di forza di bloccaggio (incremento lineare fino a 30 Nm max.)
Base piena in GGG 60, superfici inferiore e superiore rettificate
Filettature M8 su entrambi i lati per tenere fermo il pezzo
Scanalature di allineamento preciso nella superficie rettificata inferiore per l'ottimale allineamento sulla tavola della macchina
La fornitura comprende:
1 morsa MS 125eco
1 set di ganasce a gradino per
4 griffe di bloccaggio zigrinate
4 elementi di bloccaggio
3 chiavi
Tutti i componenti delle gamme di prodotti "Bloccaggio convenzionale" e "Griffe di serraggio", oltre agli accessori per la Multi-Vice MS 125 sono pienamente compatibili con la MS 125eco. Per la lavorazione orizzontale si possono usare gli elementi di base Halder (angoli/cubi).
Materiale
Ghisa sferoidale (GGG 60)
