Banco per test di urti

per modulo fotovoltaicomeccanicoverticale

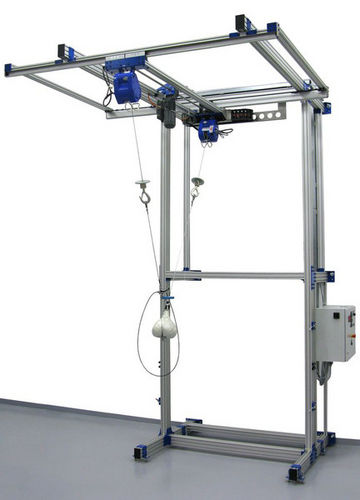

Dispositivo per test d'urto Dispositivo per prove d'urto secondo EN 61730-2 Il banco prova è costituito dai seguenti componenti: 1.) Telaio (fermo a terra e fissaggio dei supporti superiori) Le misure principali sono conformi alla norma EN 61730-2. I supporti verticali (ai quali è fissato il portautensili modulare) sono ancorati al pavimento. I supporti superiori che tengono il sistema di supporto (vedi 2.) sono ancorati alla parete. I connettori a taglio sono utilizzati per il fissaggio. Il kit di montaggio necessario viene fornito in dotazione. Sul telaio sono montati 4 sganci rapidi, che si collegano alla sezione orizzontale superiore e inferiore del carrello. Questa disposizione richiede per i pezzi di prova di altezza ridotta l'uso dello stesso carrello. Il carrello di trasporto deve essere posizionato davanti al telaio, in modo che il punto d'impatto previsto si trovi al suo centro. 2.) Sistema di trasporto con cavi e attrezzatura di sollevamento Per garantire che il carrello di trasporto con i pezzi in prova possa essere portato facilmente nella sua posizione di prova, è necessario spostare l'oggetto da impatto con i suoi componenti lateralmente fuori dall'area in cui il carrello deve essere spostato. I componenti sono posizionati su due supporti orizzontali, che si trovano a circa 4,1 m di altezza. Il primo supporto tiene il verricello del cavo dell'oggetto da urto. Questo permette il posizionamento dell'oggetto da urto ad una distanza standardizzata dal pezzo in prova e all'altezza desiderata. Il secondo supporto deve essere montato ad una distanza di 2 m e porta l'argano per cavi per l'ampiezza dell'oggetto da urtare. I dispositivi di supporto su entrambi i supporti sono collegati meccanicamente e procedono in modo sincronizzato.
