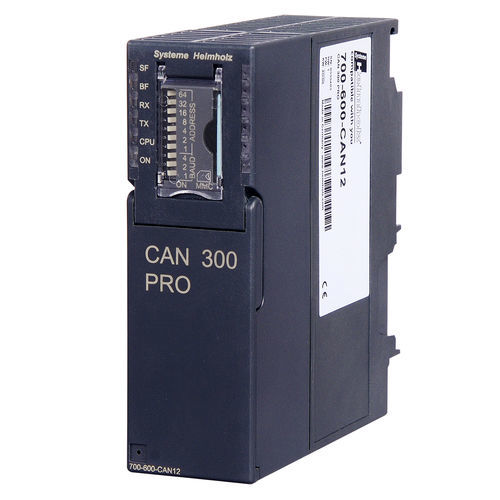

Modulo di comunicazione USB CAN 300 PRO

CANper PLCprogrammabile

Il modulo CAN 300 PRO, da utilizzare in un S7-300* di Siemens, consente di collegare i partecipanti CAN al dispositivo di automazione. Il modulo può essere inserito sia nel telaio centrale che nel telaio di espansione. Supporta frame CAN 2.0A (11 bit) e CAN 2.0B (29 bit) con una velocità di trasferimento liberamente selezionabile da 10 kbps a 1 Mbps. Il CAN 300 PRO è in grado di inviare e ricevere telegrammi CAN in modalità Layer 2. In modalità master CANopen, i dati degli slave CANopen possono essere elaborati come tabella di immagini di processo nel PLC. È possibile anche l'utilizzo come slave CANopen. Per le applicazioni standard, come il controllo motore con CANopen, sono disponibili esempi applicativi. Inoltre, sono disponibili blocchi di gestione per il protocollo SAE J1939. Nel CAN 300 PRO sono disponibili 16 timer liberamente impostabili. Ogni timer può attivare un telegramma CAN liberamente programmabile. Ciò significa che i protocolli sincroni ampiamente disponibili nel controllo degli azionamenti e dei servoazionamenti possono essere facilmente implementati con il CAN 300 PRO. Un DIP switch per l'impostazione della velocità di trasferimento e dell'indirizzo di stazione facilita la messa in servizio. Una scheda di memoria Micro opzionale memorizza il progetto. In questo modo, la sostituzione della parametrizzazione o del modulo durante la manutenzione può essere effettuata rapidamente. 6 LED indicano lo stato di funzionamento del modulo. È presente un'interfaccia USB per la diagnostica e la parametrizzazione. Il CAN 300 PRO funziona anche a temperature ambiente estese, da -25 °C a +60 °C
