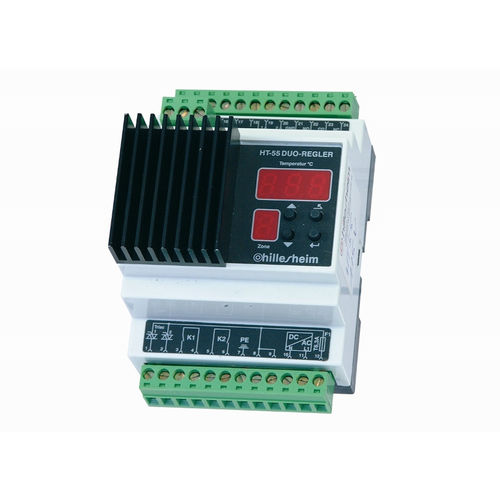

Grazie alla sua libera configurabilità, l'HT 55 è un controllore universale per applicazioni su macchine, sistemi e apparecchi. Nella progettazione di questo dispositivo, si è prestata particolare attenzione a renderne semplice e comprensibile la gestione. Il montaggio su guide standard e i terminali rimovibili (blocchi plug-in) garantiscono l'utilizzo anche in condizioni di installazione difficili nell'armadio elettrico.
Tensione di alimentazione - 230 Volt CA / 50 Hz o 24 Volt CC
115 Volt CA / 50-60 Hz opzionale
Tipi di sensori - Fe-CuNi (J), NiCr-Ni (K) PT100 NI-120, protezione contro la rottura del sensore, controllo della polarità del sensore, monitoraggio dei cortocircuiti
Tolleranza - 1 % della temperatura relativa
Visualizzazione del valore effettivo/target - display LED a 3 cifre (13 mm) funzionamento a scansione tra i canali 1 e 2
Uscita controller A - tramite 2 triac interni potenza massima 1200 W per entrambi i canali insieme
Uscita controller B - tramite due relè di commutazione meccanici, potenza di commutazione 2 x 1500 W a 230 V CA
Uscita controller C - 2 x 12 V DC per controllare un relè a stato solido per commutare potenze superiori
Configurazione - come controllore doppio, ogni canale è configurato come controllore/limitatore e ogni canale monitora l'altro
Opzionale - due ingressi indipendenti 4-20 mA per l'impostazione esterna del setpoint
Tipo di protezione - IP40 (EN 60529), classe di protezione I
Dimensioni del regolatore - 72 x 70 x 90 mm (A x L x P)
Connessioni - terminali di connessione a innesto
Funzionamento - assegnazione dei parametri e configurazione tramite tastiera
---
