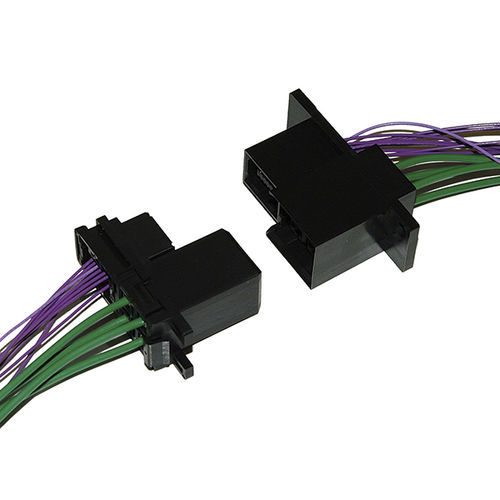

Connettore filo a scheda QR/P18 series
FPCrettangolarea spostamento di isolante

connettore filo a scheda
connettore filo a scheda
connettore filo a scheda
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Formato
filo a scheda, FPC
Forma
rettangolare
Altre caratteristiche
a spostamento di isolante
Corrente primaria

1 A, 12 A

Tensione

125 V, 300 V

Passo

1,5 mm
(0,059 in)

Descrizione

Connettori a dislocamento di isolamento (IDC) rettangolari, ad alto numero di pin, per rack/pannello La serie QR/P18 di connettori miniaturizzati per rack/pannello è progettata per la segmentazione completa della struttura del supporto esterno/unità terminale della ben nota serie QR/P di connettori rettangolari plug-in per rack/pannello; inoltre, il successivo inserimento dell'unità terminale imbracata consente un montaggio più efficiente del cablaggio. Questi connettori sono configurati con 12, 18 o 24 pos. (IDC) nella linea di segnale e 4 pos. (crimp) nella linea di alimentazione. 1. Struttura completamente separata del supporto esterno/unità terminale Per migliorare le procedure di cablaggio, i connettori sono progettati per la segmentazione completa del supporto esterno e dell'unità di segnale/alimentazione, e l'inserimento dei contatti cablati mira a migliorare la lavorabilità del cablaggio della linea di alimentazione/segnale e il montaggio sul set. 2. Unità di segnale L'unità di segnale utilizza il metodo di connessione a spostamento di isolamento altamente affidabile. (Il filo è AWG #26 e il diametro esterno dell'isolamento è di 0,88 mm) La procedura di spostamento dell'isolamento può essere utilizzata collegando uno speciale applicatore a una macchina automatica per lo spostamento dell'isolamento disponibile in commercio, oppure si può scegliere un utensile manuale a pressione. 3. Alimentazione I terminali di alimentazione consentono l'uso di un cablaggio a crimpare che utilizza fili da AWG#16 a 18 (e un diametro esterno dell'isolamento di 2,1-2,2 mm), e possono ospitare un massimo di 12 A. 4. Struttura di accoppiamento sequenziale Per garantire la sicurezza, sono previsti due contatti sequenziali nell'unità maschio del segnale e un contatto sequenziale nell'unità femmina dell'alimentazione.

---
