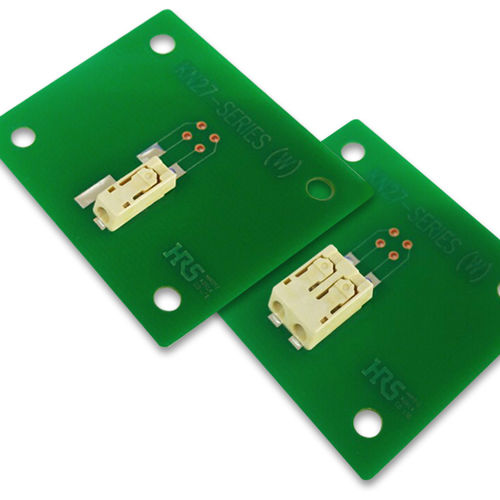

Connettore di alimentazione elettrica KN27 Series

per modulo di illuminazione a LED

HIROSE, una delle aziende leader nel settore delle soluzioni innovative di connessione, presenta un connettore scheda-filo intuitivo per moduli di illuminazione LED. La serie KN27 è stata sviluppata per sostituire le tradizionali morsettiere in uso nel settore dell'illuminazione LED. Il design innovativo elimina la necessità di avvitare il collegamento e di dover controllare la morsettiera per verificare la presenza di eventuali viti allentate. La terminazione più affidabile riduce peraltro costi e tempi di installazione e rende quest'ultima più stabile. Il connettore di illuminazione a LED serie KN27 offre un design robusto con contatto a due punti che garantisce una connessione affidabile, nonché un sistema di guida interno che rende l'inserimento del cavo semplice e intuitivo. Una leva permette inoltre di estrarre agevolmente il cavo. Questo connettore si distingue per un design salvaspazio — 3,9 mm di larghezza, 11,85 mm di lunghezza e 4,2 mm di altezza per singolo contatto — e un ingombro su scheda standard per il settore. Inoltre, nonostante la sua compattezza, la serie KN27 offre una portata di corrente fino a 9 A. La serie KN27 è composta di modelli a 1 e 2 pin ed accetta cavi che vanno da 18 a 24 AWG. I connettori della serie KN27 soddisfano peraltro i requisiti dei componenti senza alogeni e la normativa RoHS. Caratteristiche principali · Contatti: 1-2 · Passo: 0,4 mm · Tensione nominale: AC 600V (1 contatto); AC 320V (2 contatti) · Corrente nominale: 9 A · Velocità di trasmissione: 5 Gbps · Cicli di accoppiamento: 5 Questa gamma di connettori trova applicazione nei moduli LED nonché in altri dispositivi portatili di piccole dimensioni.
