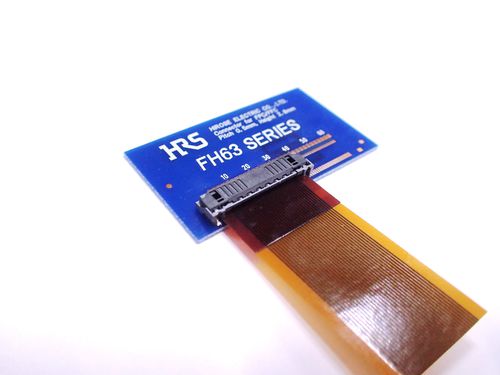

Connettore di dati FH63

FPC/FFCFPCFFC

HIROSE ha introdotto la gamma di serie FH63 di connettori piani del circuito stampato del circuito flessibile piano (FFC/FPC) per permettere l'inserzione automatizzata di un FFC/FPC, ideale per le applicazioni industriali ed automobilistiche. La serie del connettore è °C 105 termoresistente e soddisfa le richieste automobilistiche severe e sostiene i requisiti di trasmissione del segnale del porto incastonato 1,3, HDMI 1.4a, USB 3,0 dell'esposizione e V--Un dal HS. Una singola serratura unica di azione permette che un FFC/FPC sia inserito nel connettore senza aprire la leva della serratura. Ciò può essere fatta con una mano o da macchinario automatizzato per conservare il tempo di montaggio importante e per ridurrsi accoppiare il guasto. La lega per saldatura che wicking è impedita da una barriera speciale del nichel che si applica ai contatti. Il cambiamento continuo inoltre è impedito dagli ampi spazi nell'area di montaggio. Il FH63 può accettare un FFC, un FPC o FFC schermato per la prevenzione di EMI permettendo le opzioni flessibili di progettazione. Caratteristiche fondamentali •Numero dei contatti: 30 •Passo: 0.5mm •Valutazione corrente: 0.5A •Valutazione di tensione: AC/DC 50V •Singola serratura di azione •RoHS compiacente •Alogeno libero Le applicazioni ideali sono sistemi di navigazione dell'automobile, nelle macchine fotografiche del veicolo, nel infotainment dell'automobile, nei sistemi tenuti in mano di gioco, nella macchina fotografica di FA, nell'attrezzatura industriale di controllo, in servo amplificatore, negli apparecchi medici ed in altri.
