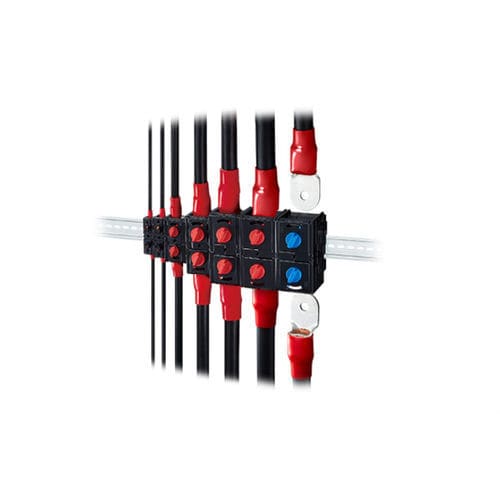

morsetto componibile di potenza / senza viti / a molla / su guida DIN
EF2 Series Hirose Electric Europe B.V.

{{requestButtons}}

Caratteristiche

  • Connessione:

    senza viti, a molla

  • Montaggio:

    su guida DIN

  • Altre caratteristiche:

    di potenza

  • Tensione nominale:

    600 V, 1.000 V, 1.500 V

  • Corrente:

    Min.: 16 A

    Max.: 400 A

  • Sezione cavo:

    Min.: 1,25 mm² (0 in²)

    Max.: 200 mm² (0,31 in²)

Descrizione

La serie EF2 è composta da connettori per guide DIN,con connessione unipolare con sistema Push-In, meccanismo meccanico di controllo della corretta connessione e pulsante di rilascio del terminale . La serie EF2 assicura una connessione sicura e affidabile.
Il design innovativo del connettore consente di inserire facilmente, e con un solo gesto, il cavo crimpato all'interno del connettore . Il contatto a crimpare può essere applicato in maniera semplice al cavo , utilizzando un utensile manuale comunemente reperibile in commercio conforme allo standard JIS C 9711. La disconnessione del cavo è semplice , basta tirare il cavo mentre si preme il pulsante di rilascio.
Questa serie è concepita per il collegamento di cavi di potenza agli impianti elettrici, ad esempio per la rete di distribuzione all'interno degli edifici, senza l'utilizzo di viti. Eliminando le viti, la serie EF2 fa risparmiare tempo , riducendo di conseguenza i costi totali dell’installazione.
La serie offre un'ampia gamma di connettori , per cavi di dimensioni da 1,25mm2 a 200mm2 e supporta un vasto range di correnti (da 16A a 400A).
Applicazioni tipiche sono la rete di distribuzione elettrica, i sistemi di accumulo dell'energia, applicazioni ferroviarie e le macchine utensili.
Caratteristiche chiave

•Numero dei contatti: 1
•Corrente nominale: 16A – 400A
•Tensione nominale:
oCA 600, 1000 V
oCC 600, 1500V
•Dimensione dei cavi: da 1,25mm2 a 200mm2
•Temperatura d'esercizio: da -25C a +105 ◦C
•Cicli di accoppiamento: 50
•Tipo: blocco a singola pressione
•In fase di certificazione UL e TÜV
