Configurazione

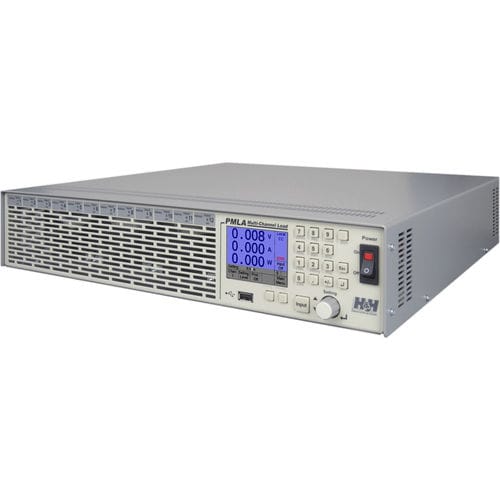

Il carico multicanale elettronico PMLA ha fino a 3 unità di raffreddamento, ognuna con 4 posizioni di montaggio per i moduli di carico. Sono disponibili moduli di carico da 150 W, 300 W, 450 W o 600 W. A seconda della potenza, un modulo occupa uno (150 W), due (300 W), tre (450 W) o quattro slot (600 W).
Moduli di carico
I moduli sono disponibili in quattro diverse tensioni 40 V, 60 V, 120 V e 240 V e correnti da 1 A fino a 120 A. È possibile configurare diversi carichi, ad es: 1 x 600 W + 1 x 450 W + 2 x 300 W + 5 x 150 W La potenza totale è max. 1.800 W. I carichi possono quindi essere facilmente configurati per testare unità con più uscite. Gli ingressi di carico sono separati galvanicamente. I sistemi molto semplici possono quindi essere configurati in modo speciale per le esigenze con apparecchiature Burn-In multicanale.
Modalità operative e funzioni
Sono possibili le seguenti modalità di funzionamento:
-Modo corrente
-Modalità di tensione
-Modalità di resistenza
-Modalità di potenza
-Modalità dinamica con fino a 100 valori di impostazione
Sono disponibili una protezione regolabile in corrente o in tensione, nonché funzioni di misurazione della tensione e della corrente.
Memorizzazione dei dati di misura
Una funzione di acquisizione dati registra fino a 100 punti di misura (tempo, tensione, corrente) in ogni canale e li salva internamente.
Interfaccia utente
Il dispositivo master ha un'interfaccia utente grafica. Tutti i canali, anche quelli dei dispositivi slave collegati, possono essere azionati.
Porta I/O
Porta I/O per le seguenti funzioni.
-Impostazione di carico C e V
-Carica on/off
-Uscita monitor di tensione
-Uscita del monitor di corrente
-Ingressi di senso
---
